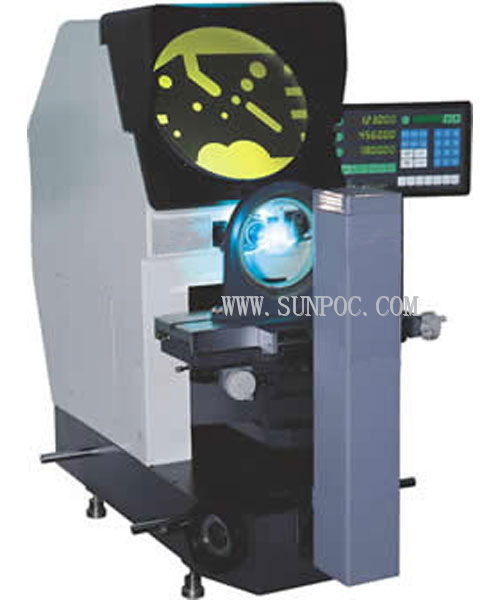

SPH-3020 Projektor pomiarowy 200mmx100mm horyzontalny profilu
Projektor pomiarowy SPH-3020 SUNPOC jest projektorem stołowym wyposażonym w oświetlenie poziome, procesor obliczeniowy z gotowymi funkcjami pomiarowymi : kąt, linia, średnica, okrąg, promień oraz obiektywem o powiększeniu 10x. Duży zakres pomiarowy stołu 200x100mm a także duża nośność stołu umozliwiaja wykonywanie precyzyjnych pomiarów części o znacznych gabarytach. Projektor pomiarowy SPH-3020 SUNPOC posiada także ...
Pobierz dokument produktu
Karta katalogowa PDF dla tego produktu zostanie dodana wkrótce. W międzyczasie możesz wysłać zapytanie, a przygotujemy komplet materiałów informacyjnych.
Projektor pomiarowy SPH-3020. Specyfikacja techniczna modelu.
| Model projektora pomiarowego | SPH-3020 | ||||
| Stolik | Wymiary stolika (mm) | 400*150 | |||
| Zakres pomiaru w osi Z w (mm) | 200 | ||||
| Zakres pomiaru w osi Y (mm) | 100 | ||||
| Zakres pracy w osi Z (mm) | 75(ostrość) | ||||
| Zakres kątowy stołu | ±15° | ||||
| Rozdzielczość wskazań | 0.5μm | ||||
| Dokładność pomiaru | (3+L/25)um | ||||
| Ekran | Średnica ekranu z krzyżem pajęczym (mm) | φ300 | |||
| Zakres pomiaru kątowego ekranu | 0°-360° | ||||
| Rozdzielczość wskazań kąta ekranu | 1′ or 0.01° | ||||
| Obiektywy | Powiększenia | 10X standard | 20X opcja | 50X opcja | 100X opcja |
| Pole widzenia obiektywu w (mm) | φ30 | φ15 | φ6 | φ3 | |
| Dystans roboczy w (mm) | 77.7 | 44.3 | 38.4 | 25.3 | |
| Procesor obliczeniowy | wielofunkcyjny licznik metrologiczny DRO, może być używany do gromadzenia danych i pomiaru punktu, linii, okręgu, kąta i odległości itp., | ||||
| Oświetlenie | Oświetlenie : 24V/150W-halogen lamp | ||||
| Konturowe oraz powierzchniowe | |||||
| Zasilanie | 110V/220V(AC) 50/60Hz Total power=400W. | ||||
| Wymiary urządzenia | L*W*H(mm) 1090*830*1010 | ||||
| Waga urządzenia | 160 kg | ||||
| Opcje dodatkowe | Obiektywy: 10x/20x/50x/100x. Mini drukarka, Sensor krawędzi światłowodowy, M2D oprogramowanie do komunikacji z PC. | ||||
