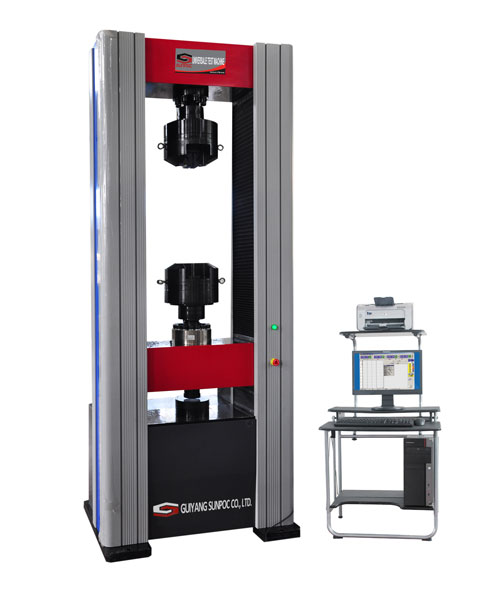

Maszyna wytrzymałościowa 600kN WDW-600E

  • Maszyna wytrzymałościowa 600kN do badania właściwości wytrzymałości materiałów stalowych według: ASTM E8, ISO 6892, BS EN 10002-1, ASTM E21,
  • ISO 783, EN ISO 7438, ISO 14589, ASTM F606.
  • Aplikacje dla norm wytrzymałości dla materiałów plastikowych oraz kompozytów: ASTM D638, EN ISO 6259, EN ISO 527-1, ISO 604, ASTM D3846,
  • EN ISO 844, EN ISO 13968, EN ISO 9969.
  • Aplikacje dla norm wytrzymałości geowłókniny oraz tekstyliów: ASTM D3950, ASTM D6775-02, BS EN ISO 10319, JBT 8521 (EN 1492-2),
  • Oraz ISO 37, ASTM D41.
  • Oprogramowanie umożliwia skonfigurowanie maksymalnie czterech czujników obciążenia. W razie potrzeby użytkownicy mogą korzystając z ustawień zaawansowanych przełączać czujnik stosownie do potrzeb testu.
  • Dostępne są one w zakresie od 50 kN do 2000 kN.

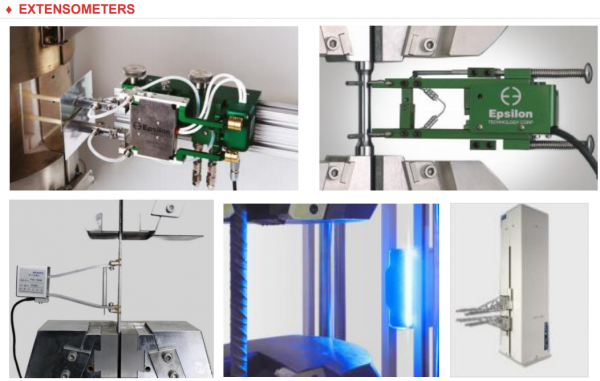

  • Ponadto w oprogramowaniu można skonfigurować maksymalnie aż osiem czujników wydłużenia

(Ekstensometr). W zależności od zdefiniowanej na etapie zamawiania konfiguracji maszyny.

  • Program ma otwartą strukturę, która obsługuje różne moduły baz danych zawierających próby

wytrzymałościowe według standardów takich jak GB228-87, GB228-2002, GB7314-87 itd. które mogą być dodawane lub modyfikowane w razie potrzeby. Służy do tego dodatkowy program MaxIni.

  • Program może wyświetlać wartość rozciągania, maksymalnego rozciągania w trybie skalowanym ±1% wartości wyświetlanej (nie mniej niż 20% MFS skali) w trybie skalowanym ±0,5% MFS .

6 Automatycznie rejestruje obciążenie / czas, wydłużenie / czas, obciążenie / wydłużenie, krzywą obciążenia / przesunięcia, próbki.

  • Dodatkową i rozszerzającą zakres badawczy urządzenia jest subprogram MaxIni.exe, dzięki któremu możliwe jest dodawanie kolejnych norm badawczych do panelu głównego oprogramowania jak wspomniano powyżej.

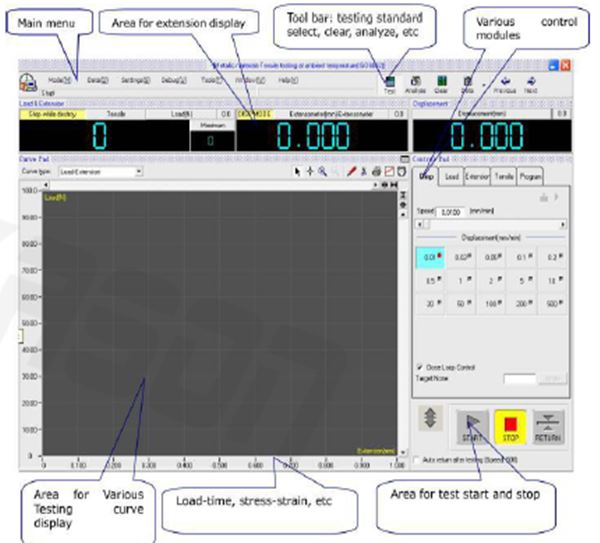

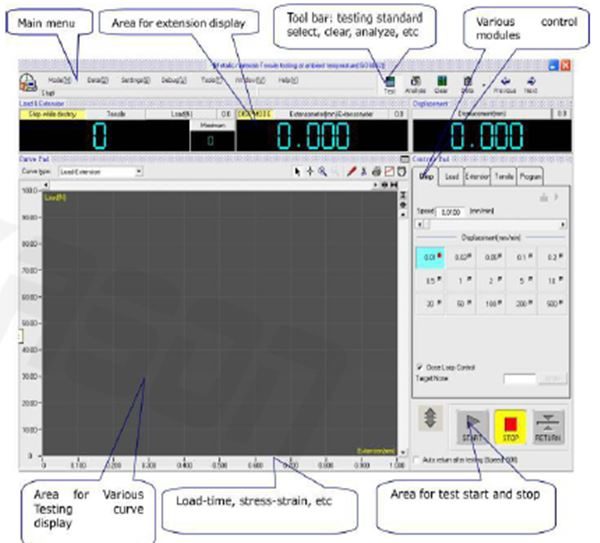

*Wybór parametrów oraz norm badawczych znajduje się w głównym panelu operatorskim,

*Zaawansowany system nawigacji z funkcją uczenia się

*Funkcja wielu wykresów

* Panel wyświetlania danych w czasie rzeczywistym wyświetla – odkształcenie, siłę – przemieszczenie, siłę – czas, przemieszczenie – czas oraz wykresy.

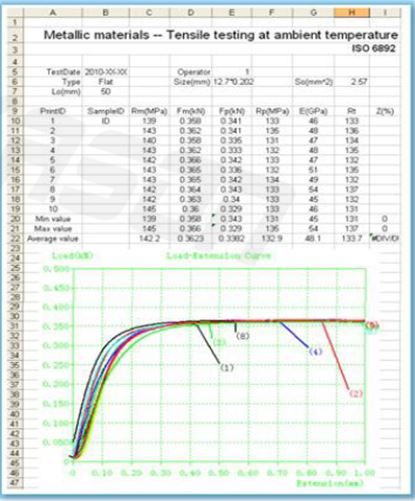

*Możliwy wydruk i eksport raportu do arkusza Excel, pliku tekstowego,

*Rodzaje wykresów: Program umożliwia graficzne zobrazowania sześciu rróżnych typów krzywych: Obciążenie-Czas (Load-Time), Wydłużenie-Czas (Elongation-Time), Obciążenie-Wydłużenie (Load-Elongation), Obciążenie-Przemieszczenie (Load-Displacement), Naprężenie-Odkształcenie (Stress-Strain) Naprężenie-Odkształcenie (Load-Strain), w zestawie z komputerem i drukarką. Windows 11.

Gwarancja 12 miesięcy z możliwością przedłużenia. Kontakt z autoryzowanym dystrybutorem:https://powertechsc.pl/contact-page/

Kategorie: ,

Opis

 Specyfikacja techniczna modelu:

model WDW-200E WDW-300E WDW-500E WDW-600E
maksymalna siła testowa (KN) 200 300 500 600
klasa urządzenia 0.5 0.5 0.5 0.5
dokładność siły badania ≤±0.5% ≤±0.5% ≤±0.5% ≤±0.5%
zakres działania siły testowej 0.4%~100% 0.4%~100% 0.4%~100% 0.4%~100%
rozdzielczość siły 1/300000 1/300000 1/300000 1/300000
zakres  regulacji prędkości siły 0.005～5％FS/s 0.005～5％FS/s 0.005～5％FS/s 0.005～5％FS/s
dokładność kontroli prędkości siły ±2%~±0.5% ±2%~±0.5% ±2%~±0.5% ±2%~±0.5%
dokładność odkształcenia ±0.5% ±0.5% ±0.5% ±0.5%
rozdzielczość deformacji 0.001mm 0.001mm 0.001mm 0.001mm
zakres prędkości odkształcenia 0.005～5%FS/s 0.005～5%FS/s 0.005～5%FS/s 0.005～5%FS/s
dokładność w zakresie prędkości odkształcenia ±2%~±0.5% ±2%~±0.5% ±2%~±0.5% ±2%~±0.5%
Dokładność przemieszczenia ±0.5% ±0.5% ±0.5% ±0.5%
rozdzielczość przemieszczenia 0.04um 0.04um 0.04um 0.04um
zakres prędkości(mm/min) 0.001-500 0.001-500 0.001-500 0.001-500
zakres ruchu trawersy 1100mm 1100mm 1350mm 1350mm
przestrzeń do rozciągania 600mm 600mm 600mm 600mm
przestrzeń do ściskania 600mm 600mm 600mm 600mm
przestrzeń po między kolumnami 600mm 600mm 650mm 650mm
wymiary stołu (LW :mm) 600*340 600*340 650*340 650*340

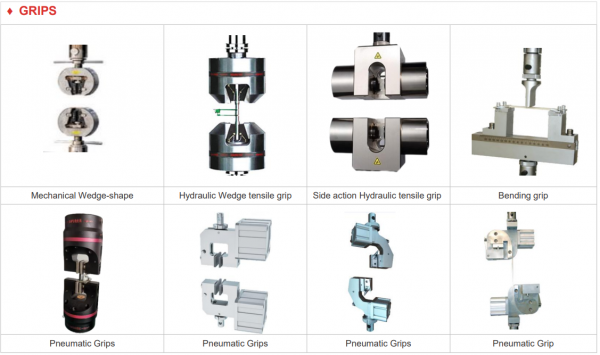

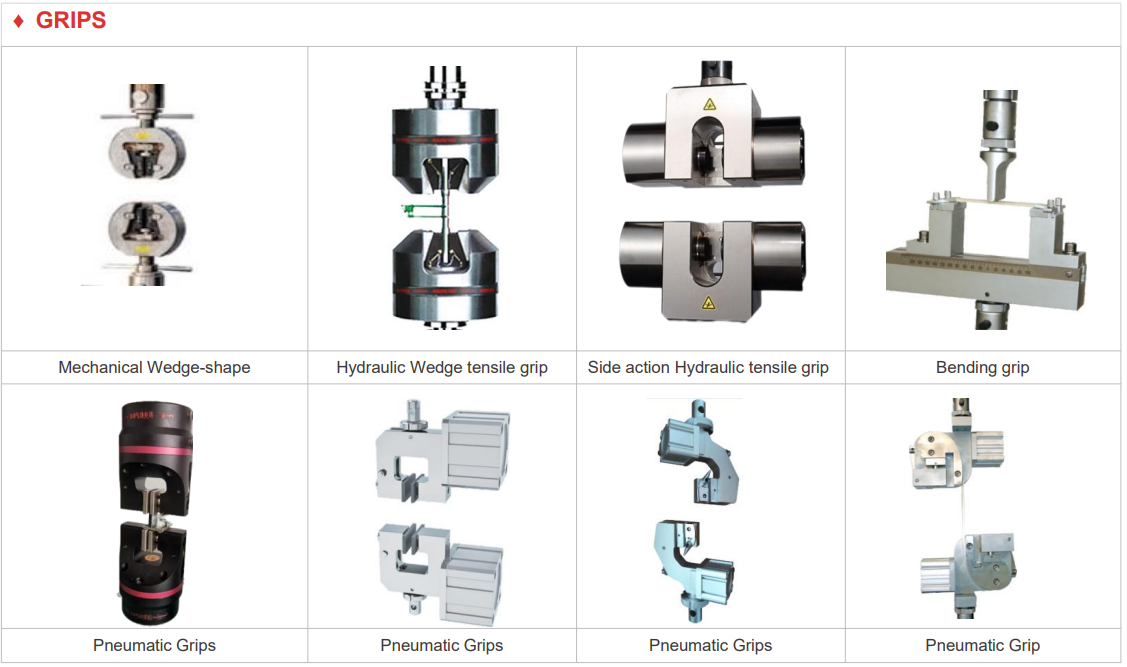

typ mocowań mechaniczne hydrauliczne hydrauliczne hydrauliczne
wkładki do próbek cylindrycznych Φ9-Φ14, Φ14-Φ20,
Φ20-Φ26		 Φ9-Φ14, Φ14-Φ20,
Φ20-Φ26		 Φ4-Φ12,Φ12-Φ26 ,
Φ26-Φ40		 Φ4-Φ12,Φ12-Φ26 ,
Φ26-Φ40
wkładki do próbek płaskich 0-7,7-14 0-7,7-14 2-15,15-30,30-40 2-15,15-30,30-40
dyski do ściskania Ф120X1 Ф120X1 Ф120X1 Ф160X1
zestaw do trójpunktowego zginania 1 1 1 1

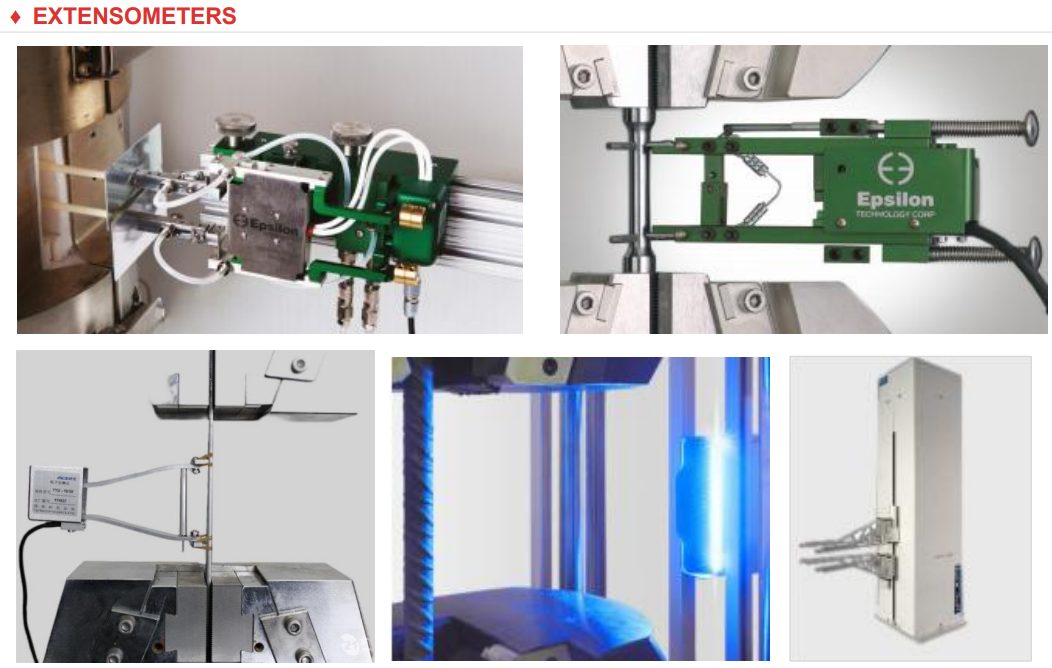

ekstensometr 10/50mm 10/50mm 10/50mm 10/50mm
Ekstensometr dużej deformacji 0-800mm(optional)
zasilanie 380V 3kW 380V 3kW 380V 5kW 380V 5kW
silnik Panasonic servo motor
wymiary urządzenia (mm) 1100×785×2525 1100×785×2525 1170x955x2900 1170x955x2900
waga 1560kg 560kg 2000kg 2800kg
