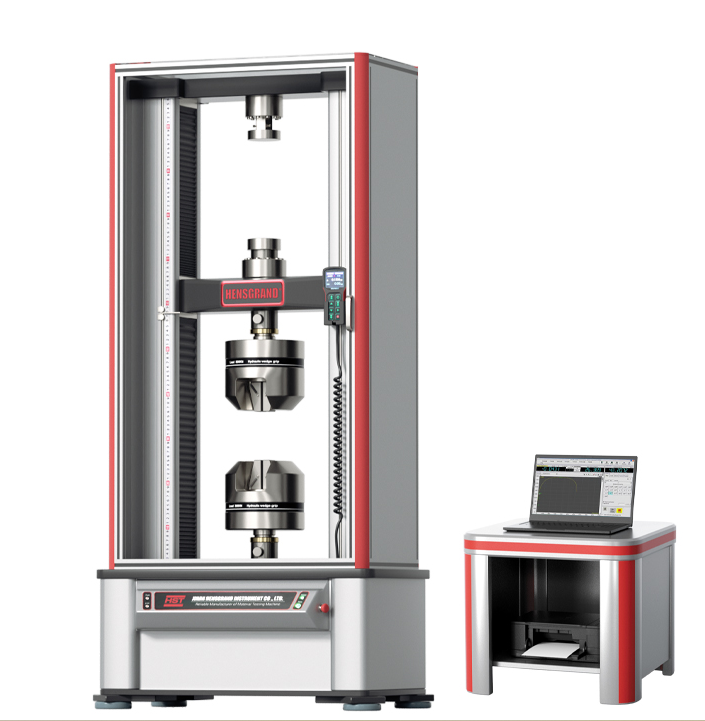

Maszyna wytrzymałościowa 300kN WDW-300E

  • Oprogramowanie umożliwia skonfigurowanie maksymalnie czterech czujników obciążenia. W razie potrzeby użytkownicy mogą korzystając z ustawień zaawansowanych przełączać czujnik stosownie do potrzeb testu.
  • Dostępne są one w zakresie od 50 kN do 2000 kN.
  • Ponadto w oprogramowaniu można skonfigurować maksymalnie aż osiem czujników wydłużenia

(Ekstensometr). W zależności od zdefiniowanej na etapie zamawiania konfiguracji maszyny.

  • Program ma otwartą strukturę, która obsługuje różne moduły baz danych zawierających próby

wytrzymałościowe według standardów takich jak GB228-87, GB228-2002, GB7314-87 itd. które mogą być dodawane lub modyfikowane w razie potrzeby. Służy do tego dodatkowy program MaxIni.

  • Program może wyświetlać wartość rozciągania, maksymalnego rozciągania w trybie skalowanym ±1% wartości wyświetlanej (nie mniej niż 20% MFS skali) w trybie skalowanym ±0,5% MFS .

6 Automatycznie rejestruje obciążenie / czas, wydłużenie / czas, obciążenie / wydłużenie, krzywą obciążenia / przesunięcia, próbki.

  • Dodatkową i rozszerzającą zakres badawczy urządzenia jest subprogram MaxIni.exe, dzięki któremu możliwe jest dodawanie kolejnych norm badawczych do panelu głównego oprogramowania jak wspomniano powyżej.

*Wybór parametrów oraz norm badawczych znajduje się w głównym panelu operatorskim,

*Zaawansowany system nawigacji z funkcją uczenia się

*Funkcja wielu wykresów

* Panel wyświetlania danych w czasie rzeczywistym wyświetla – odkształcenie, siłę – przemieszczenie, siłę – czas, przemieszczenie – czas oraz wykresy.

*Możliwy wydruk i eksport raportu do arkusza Excel, pliku tekstowego,

*Rodzaje wykresów: Program umożliwia graficzne zobrazowania sześciu rróżnych typów krzywych: Obciążenie-Czas (Load-Time), Wydłużenie-Czas (Elongation-Time), Obciążenie-Wydłużenie (Load-Elongation), Obciążenie-Przemieszczenie (Load-Displacement), Naprężenie-Odkształcenie (Stress-Strain) Naprężenie-Odkształcenie (Load-Strain),

Gwarancja 12 miesięcy z możliwością przedłużenia. Kontakt z autoryzowanym dystrybutorem: https://powertechsc.pl/contact-page/

Kategorie: ,

Opis

Specyfikacja techniczna:

model WDW-200E WDW-300E WDW-500E WDW-600E
Zakres badawczy(KN) 200 300 500 600
Klasa urządzenia 0.5 0.5 0.5 0.5
Dokładność ≤±0.5% ≤±0.5% ≤±0.5% ≤±0.5%
Zakres wskazania siły 0.4%~100% 0.4%~100% 0.4%~100% 0.4%~100%
Rozdzielczość siły 1/300000 1/300000 1/300000 1/300000
Zakres kontroli 0.005～5％FS/s 0.005～5％FS/s 0.005～5％FS/s 0.005～5％FS/s
Dokładność kontroli siły ±2%~±0.5% ±2%~±0.5% ±2%~±0.5% ±2%~±0.5%
Odkształcenie ±0.5% ±0.5% ±0.5% ±0.5%
Rozdzielczość 0.001mm 0.001mm 0.001mm 0.001mm
deformation velocity accuracy ±2%~±0.5% ±2%~±0.5% ±2%~±0.5% ±2%~±0.5%
displacement accuracy ±0.5% ±0.5% ±0.5% ±0.5%
displacement  resolution 0.04um 0.04um 0.04um 0.04um
speed range(mm/min) 0.001-500 0.001-500 0.001-500 0.001-500
crosshead move range 1100mm 1100mm 1350mm 1350mm
pull space 600mm 600mm 600mm 600mm
push space 600mm 600mm 600mm 600mm
test wide 600mm 600mm 650mm 650mm
table size (LW :mm) 600*340 600*340 650*340 650*340
wedge grip body manual type hydraulic type hydraulic type hydraulic type
round jaw Φ9-Φ14, Φ14-Φ20,
Φ20-Φ26		 Φ9-Φ14, Φ14-Φ20,
Φ20-Φ26		 Φ4-Φ12,Φ12-Φ26 ,
Φ26-Φ40		 Φ4-Φ12,Φ12-Φ26 ,
Φ26-Φ40
flat jaw 0-7,7-14 0-7,7-14 2-15,15-30,30-40 2-15,15-30,30-40
compressing clamp Ф120X1 Ф120X1 Ф120X1 Ф160X1
bending clamp one suit one suit one suit one suit one suit
extensometer 10/50mm 10/50mm 10/50mm 10/50mm
large deformation Extensometer 0-800mm(optional)
power supply 380V 3kW 380V 3kW 380V 5kW 380V 5kW
motor Panasonic servo motor
external dimension(mm) 1100×785×2525 1100×785×2525 1170x955x2900 1170x955x2900
weight 1560kg 560kg 2000kg 2

Dodatkowe informacje

ID

WDW-300E
