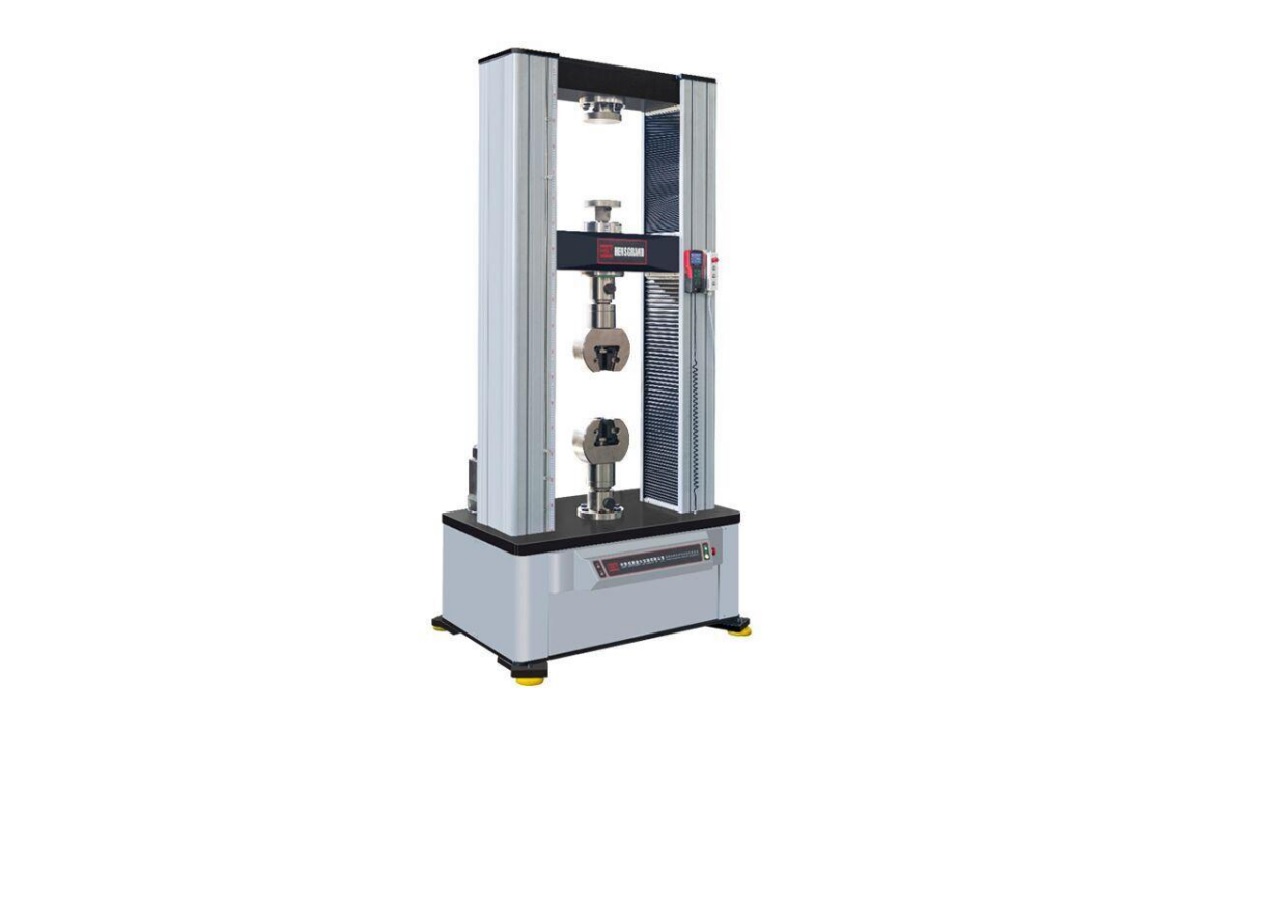

Maszyna wytrzymałościowa 100kN WDW-100E

Elektromechaniczne maszyny wytrzymałościowe serii WDW oferują testy siły, przemieszczenia lub odkształcenia w pętli zamkniętej w zakresie rozciągania, ściskania, zginania, ścinania, rozrywania i odrywania itp. Maszyna może być wyposażona w różnorodne akcesoria, w tym: uchwyty mechaniczne, uchwyty pneumatyczne, zestawy ściskające, szafy termiczne i ekstensometry. Zrywarki WDW znajdują szerokie zastosowanie w badaniach właściwości mechanicznych
materiałów takich jak: materiały stalowe, gumy, tworzywa sztuczne, folie, tekstylia,pianki, drewna a także połączenia klejowe, połączenia spawane i lutowane. Korpusy maszyn mają sztywną konstrukcję, zapewniającą doskonałą sztywność osiową i boczną.
▼Standardy (normy):
Metal:
ASTM E8, ISO 6892, BS EN 10002-1, ASTM E21, IS0 783, ENISO
7438, ISO 14589, ASTM F606
Plastik / Kompozyty:
ASTM D638, EN ISO 6259, EN ISO 527-1, ISO 604, ASTM D695,
ASTM D3846, EN ISO 844, EN ISO 13968, EN ISO 9969,
etc.
Geotekstylia:
ASTM D3950, ASTM D 6775-02, BS EN ISO 10319, JBT 8521(EN
1492-2).Rubber: ISO 37, ASTM D41

Oprogramowanie dostarczane w zestawie nawiązuje swą funkcjonalnością się do charakterystyk oprogramowań wiodących producentów maszyn wytrzymałościowych na świecie i propozycji różnych wymagań testowych od użytkowników końcowych i łączy w sobie wszystkie zalety poprzednich wersji oprogramowania z wieloma nowymi funkcjami. Zoptymalizowana struktura oprogramowania sprawia, że testowanie jest łatwe, wygodne i wydajne.
Główny interfejs, interfejs oprogramowania komputerowego, wyświetla dane testowe, metodę konfiguracji, rozmiar próbki itp.
Jednostka pomiarowa wykorzystuje precyzyjny czujnik obciążenia, obrotowy enkoder fotoelektryczny (lub enkoder serwomotoru AC) i elektroniczny tensometr, który może realizować trzy zamknięte pętle sterowania obciążeniem i odkształceniem dzięki czemu sterowanie obciążeniem, przemieszczeniem i odkształceniem elektronicznej uniwersalnej maszyny wytrzymałościowej jest bardzo dokładne.
Pilot sterowania z wyświetlaczem Led zapewnia szybkie i wygodne sterowanie trawersy. Posiada również funkcje uruchamiania testu, zatrzymywania
testu, zerowania testu itp. Może wyświetlać stan pracy urządzenia w czasie rzeczywistym, dane testowe, dzięki czemu mocowanie próbki jest wygodniejsze
i łatwiejsze w obsłudze.

Zakres dostawy obejmuje urządzenie wraz ze szkoleniem z obsługi. Komputer z systemem Windows 10. Serwis techniczny zlokalizowany na terenie Polski.

Gwarancja 12 miesięcy z możliwością przedłużenia. Kontakt z autoryzowanym dystrybutorem:https://powertechsc.pl/contact-page/



Kategorie: ,

Opis

Specyfikacja techniczna:

model WDW-10E WDW-20E WDW-50E WDW-100E
max testing force(KN) 10 20 50 100
test grade 0.5 0.5 0.5 0.5
test force accuracy ≤±0.5% ≤±0.5% ≤±0.5% ≤±0.5%
test force range 0.4%~100% 0.4%~100% 0.4%~100% 0.4%~100%
force resolution 1/300000 1/300000 1/300000 1/300000
force control velocity range 0.005～5％FS/s 0.005～5％FS/s 0.005～5％FS/s 0.005～5％FS/s
force control velocity accuracy ±2%~±0.5% ±2%~±0.5% ±2%~±0.5% ±2%~±0.5%
deformation accuracy ±0.5% ±0.5% ±0.5% ±0.5%
deformation resolution 0.001mm 0.001mm 0.001mm 0.001mm
deformation velocity range 0.005～5%FS/s 0.005～5%FS/s 0.005～5%FS/s 0.005～5%FS/s
deformation velocity accuracy ±2%~±0.5% ±2%~±0.5% ±2%~±0.5% ±2%~±0.5%
displacement accuracy ±0.5% ±0.5% ±0.5% ±0.5%
displacement  resolution 0.04um 0.04um 0.04um 0.04um
speed range(mm/min) 0.001-500 0.001-500 0.001-500 0.001-500
crosshead move range 1100mm 1100mm 1100mm 1100mm
pull space 800mm 800mm 700mm 600mm
push space 740mm 740mm 700mm 600mm
test wide 370mm 370mm 570mm 600mm
table size (LW :mm) 370*150 370*150 570*230 600*300
wedge grip body manual type manual type manual type manual type
round jaw Ф4―Ф9,

Ф9―Ф14

 Ф4―Ф9,

Ф9―Ф14

 Φ4-Φ9,Φ9-Φ14,

Φ14-Φ20

 Φ4-Φ9,Φ9-Φ14,

Φ14-Φ20
flat jaw 0―7 0―7 0-7,7-14 0-7,7-14
compressing clamp Ф100X1 Ф100X1 Ф100X1 Ф100X1
bending clamp one suit one suit one suit one suit one suit
extensometer 10/50mm 10/50mm 10/50mm 10/50mm
large deformation Extensometer 0-800mm(optional)
power supply 220V 1kW 220V 1kW 220V 1.5kW 220V 1.5kW
motor Panasonic servo motor
external dimension(mm) 775×500×1850 775×500×1850 945×654×2176 1010×750×2210
weight 260kg 260kg 700kg 1100 kg

Dodatkowe informacje

ID

WDW-100E
