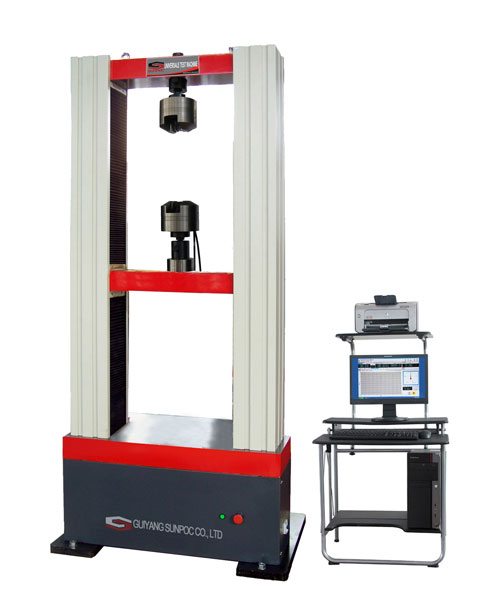

Maszyna wytrzymałościowa 100kN WDW-100D

Elektromechaniczne maszyny wytrzymałościowe serii WDW oferują testy siły, przemieszczenia lub odkształcenia w pętli zamkniętej w zakresie rozciągania, ściskania, zginania, ścinania, rozrywania i odrywania itp. Maszyna może być wyposażona w różnorodne akcesoria, w tym: uchwyty mechaniczne, uchwyty pneumatyczne, zestawy ściskające, szafy termiczne i ekstensometry. Zrywarki WDW znajdują szerokie zastosowanie w badaniach właściwości mechanicznych
materiałów takich jak: materiały stalowe, gumy, tworzywa sztuczne, folie, tekstylia,pianki, drewna a także połączenia klejowe, połączenia spawane i lutowane. Korpusy maszyn mają sztywną konstrukcję, zapewniającą doskonałą sztywność osiową i boczną.
▼Standardy (normy):
Metal:
ASTM E8, ISO 6892, BS EN 10002-1, ASTM E21, IS0 783, ENISO
7438, ISO 14589, ASTM F606
Plastik / Kompozyty:
ASTM D638, EN ISO 6259, EN ISO 527-1, ISO 604, ASTM D695,
ASTM D3846, EN ISO 844, EN ISO 13968, EN ISO 9969,
etc.
Geotekstylia:
ASTM D3950, ASTM D 6775-02, BS EN ISO 10319, JBT 8521(EN
1492-2).Rubber: ISO 37, ASTM D41

Oprogramowanie dostarczane w zestawie nawiązuje swą funkcjonalnością się do charakterystyk oprogramowań wiodących producentów maszyn wytrzymałościowych na świecie i propozycji różnych wymagań testowych od użytkowników końcowych i łączy w sobie wszystkie zalety poprzednich wersji oprogramowania z wieloma nowymi funkcjami. Zoptymalizowana struktura oprogramowania sprawia, że testowanie jest łatwe, wygodne i wydajne.
Główny interfejs, interfejs oprogramowania komputerowego, wyświetla dane testowe, metodę konfiguracji, rozmiar próbki itp.
Jednostka pomiarowa wykorzystuje precyzyjny czujnik obciążenia, obrotowy enkoder fotoelektryczny (lub enkoder serwomotoru AC) i elektroniczny tensometr, który może realizować trzy zamknięte pętle sterowania obciążeniem i odkształceniem dzięki czemu sterowanie obciążeniem, przemieszczeniem i odkształceniem elektronicznej uniwersalnej maszyny wytrzymałościowej jest bardzo dokładne.
Pilot sterowania z wyświetlaczem Led zapewnia szybkie i wygodne sterowanie trawersy. Posiada również funkcje uruchamiania testu, zatrzymywania
testu, zerowania testu itp. Może wyświetlać stan pracy urządzenia w czasie rzeczywistym, dane testowe, dzięki czemu mocowanie próbki jest wygodniejsze
i łatwiejsze w obsłudze.

Zakres dostawy obejmuje urządzenie wraz ze szkoleniem z obsługi. Komputer z systemem Windows 11. Serwis techniczny zlokalizowany na terenie Polski.

Gwarancja 12 miesięcy z możliwością przedłużenia. Kontakt z autoryzowanym dystrybutorem: https://powertechsc.pl/contact-page/



Kategorie: ,

Opis

Specyfikacja techniczna:

Model WDW-5/10D WDW-20D WDW-50D WDW-100D WDW-200D WDW-300D
Maksymalne obciążenie 5/10kN 20kN 50kN 100kN 200kN 300kN
Klasa urządzenia 1 1 1 1 1 1
Dokładność obciążenia ±1% ±1% ±1% ±1% ±1% ±1%
Zakres pracy 1%-100%Fn 1%-100%Fn 1%-100%Fn 1%-100%Fn 1%-100%Fn 1%-100%Fn
Rozdzielczość siły 0.1N 0.1N 1N 1N 1N 1N
Dokładność odkształcenia ±1% ±1% ±1% ±1% ±1% ±1%
Rozdzielczość odkształcenia 0.001mm 0.001mm 0.001mm 0.001mm 0.001mm 0.001mm
Dokładność przemieszczenia ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
Rozdzielczość przemieszczenia 0.002mm 0.002mm 0.002mm 0.002mm 0.002mm 0.002mm
Zakres prędkości w (mm/min) 0.05～500 0.05～500 0.05～500 0.05～500 0.05～500 0.05～500
Dokładność sterowania ±1% ±1% ±1% ±1% ±1% ±1%
Ruch trawersy 1100 1100 1100 1100 1100 1100
Przestrzeń rozciągania 700mm 700mm 700mm 600 600 590
Przestrzeń ściskania 700mm 700mm 700mm 600 600 590
Rozstaw kolumn 400 400 400 400 540 540
Szczęki mechaniczne 1 kpl 1 kpl 1 kpl 1 kpl 1 kpl 1 kpl
Wkładki płaskie dla próbek o grubości 0-7 1 kpl 0-7 1 kpl 0~7 1 kpl 7~14 1 kpl 7~14 1 kpl 7~14 1 kpl
Wkładki okrągłe dla próbek o średnicy Ф4~Ф9 Ф4~Ф9 Ф4~Ф9,

Ф9~Ф14

 Ф4~Ф9,

Ф9~Ф14, Ф14~Ф20

 Ф4~Ф9,

Ф9~Ф14, Ф14~Ф20

 Ф4~Ф9,

Ф9~Ф14, Ф14~Ф20
Płyty do ściskania Ф100 x1 Ф100 x1 Ф100 x1 Ф100 x1 Ф120 x1 Ф120 x1
Podpora do zginania 3 p opcja opcja opcja opcja opcja opcja
extensometer 10/50mm(opcja)
Extensometr do tworzyw Zakres 0-800mm (opcja)
Silnik servo motor servo motor servo motor servo motor servo motor servo motor
Zasilanie 1kW 230V 1kW  230V 1.5kW 230V 1.5kW 230V 3kW,230V 3kW,220V
Wymiary urządzenia w (mm) 720×500×1730 720×500×1730 916×650×1940 916×650×1940 1200x770x2235 1200x770x2635
Waga urządzenia 400Kg 400Kg 650Kg 800Kg 1500Kg 1500Kg

Dodatkowe informacje

ID

WDW-100D
