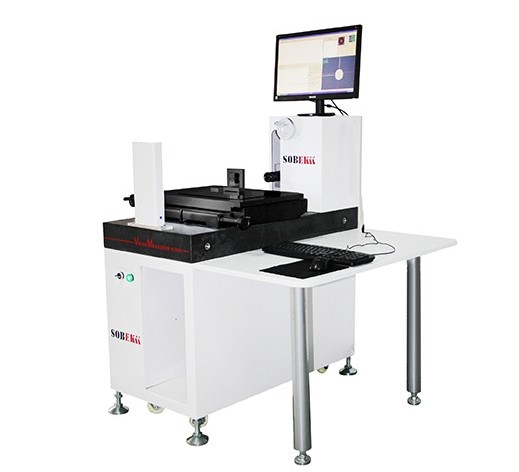

Horyzontalny wideo mikroskop pomiarowy W 300

Charakterystyka urządzeń serii W:

◆ Precyzyjna konstrukcja napędów umożliwia osiągnięcie szybkiego ruchu podczas pomiarów.

◆ Kolumna i podstawa mają konstrukcję granitową zapewniają niską rozszerzalność temperaturową.

◆ Wyposażony jest w wielofunkcyjne oprogramowanie pomiarowe SBK-E, aby sprostać różnym potrzebom pomiarowym.

◆ Możliwość importu plików DXF.

◆ Dane pomiarowe mogą być eksportowane do programów Word, Excel i AutoCAD.

◆ Funkcja generowania raportów pomiarowych wraz ze zdjęciami, dzięki czemu wyniki pomiarów mogą być w łatwy sposób wydrukowane.

◆ Precyzyjne trzyosiowe poprzeczne prowadnice rolkowe zapewniają wysoką dokładność i żywotność maszyny.

◆ Obiektyw o wysokiej rozdzielczości i kamera CCD o wysokiej rozdzielczości, gwarantują pomiary mierzonych elementów w wysokiej rozdzielczości.

Opis

Model	W200	W300
Zakres pomiarowy (mm)	200100200	300200200
Rozmiar maszyny(mm)	9508451285	10508451285
Waga（kg）	150	190
Max. obciążenie（kg）	20	20
Dokładność osi X-Y	3+L/200µm
Dokładność osi Z	5+L/200µm
Rozdzielczość XYZ	1.0μm (opcjonalnie 0.5um, 0.1um )
Powtarzalność（mm）	0.003
Enkoder liniowy	szklany
Typ kamery	SBK-HC536 1/3 inch 700 lines kolorowa
Enkoder liniowy	osi Z/X/Y :“HIWIN” P
Optyka	6:5:1 obiektyw zmiennoogniskowy z powiększeniem ciągłym
Powiększenie	optyczne: 0.7-4.5X; z funkcją zoom: 24-158X
Oprogramowanie	SBK-E manual 2.5D
System sterowania	SBK3000 , USB port,
Oświetlenie profilu	LED zimne światło,256 poziomów intensywności
Oświetlenie powierzchni	Oświetlenie zimne LED z segmentowym, niezależnym sterowaniem i 256-stopniową programowalną regulacją jasności
Typ sondy	brak
Opcjonalnie	0,5x,2x soczewka rozszerzająca pole widzenia

ID	W300
