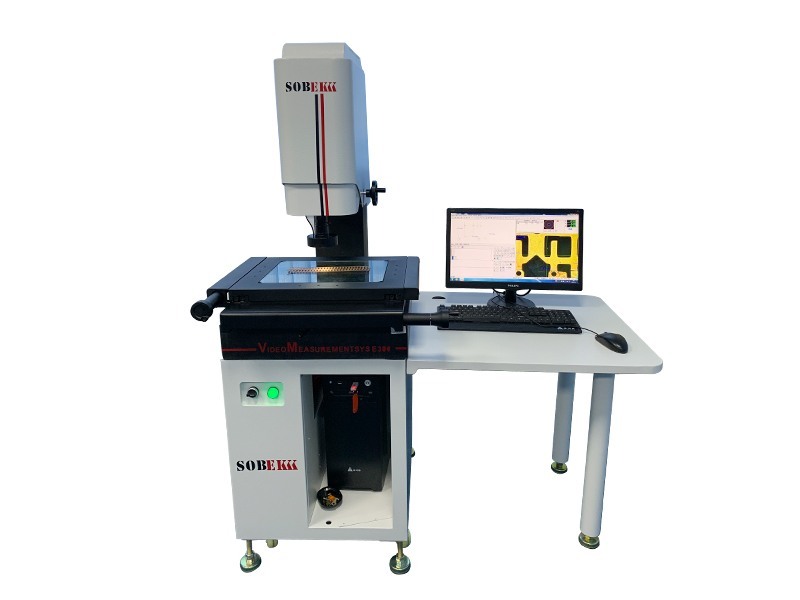

EP200 Wideo mikroskop pomiarowy

Features:

Adopting UK “RENISHAW” probe system performs simple 3D contacted measurement.

Vision measurement along with a touch probe solves the problems of geometrical measurement

“HIWIN” P level linear guideway and precision cross roller guideway for increased accuracy & working life

Integrated granite base and column ensures machine stability.

Supplied with SBK-EP multifunctional 3D measuring software, automatic edge detection and programmable lighting

Supplied with removable & dismountable console base

High-definition detent zoom lens and high-resolution CCD performs high-definition measurement.

Supports different file formats of data output such as Word, Excel, CAD etc.

Opis

Dane techniczne:

Model	EP200	EP300	EP400
Zakres pomiarowy X-Y-Z [mm]	200x100x200	300x200x200	400x300x200
Wymiary [mm]	750x1300x1500	750x1300x1500	900x1400x1500
Maksymalne obciążenie stolika [kg]	20	25	25
Waga [kg]	160	170	250

Opis:

Dokładność osi X, Y ; 3+L/200 [µm]
Powtarzalność ; 0,003 [mm]
Tryb pomiaru ; pomiar wideo, szklane enkodery liniowe, rozdzielczość 1,0 [µm] + sonda pomiarowa
Typ kamery ; SBK-HC536 1/3”
Oś Z ; prowadnice HIWIN, oś X, Y krzyżowe prowadnice rolkowe
Powiększenie ; optyczny współczynnik powiększenia 0,7 – 4,5X, współczynnik powiększenia obrazu 24 – 158X,
Oprogramowanie pomiarowe ; SBK-EP 3D
Oświetlenie profilu ; oświetlenie LED światło zimne, płynna regulacja poziomu jasności
Oświetlenie powierzchni ; diody 48 sztuk światło zimne, płynna regulacja poziomu jasności
Typ sondy ; RANISHAW system pomiarowy MCP
Rodzaj napędu ; manualny
System sterowania ; SBK-3000, interfejs USB, programowalne oświetlenie

ID	EP200
