Twardościomierz Vickers SHVT-500Z z oprogramowaniem pomiarowym

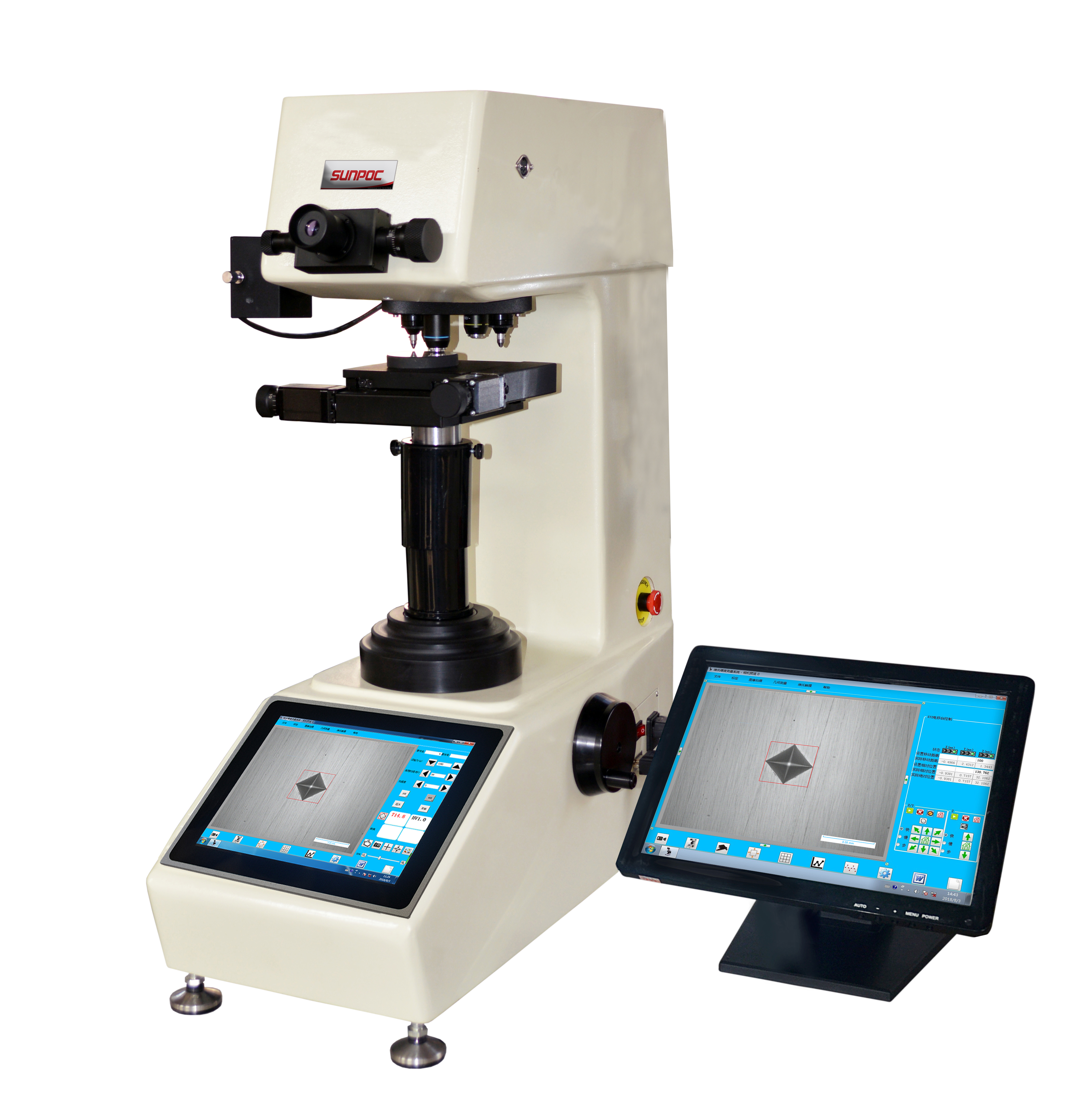

SHVT-500Z Intelligent Vickers Hardness Tester

Feature:

This instrument is a new generation of Vickers hardness tester. It adopts the integrated design of hardness tester and panel computer, all the testing parameters can be selected on the panel computer. With CCD image acquisition system, it can show dynamic indentation image, lock the image and automatically get the Vickers hardness value with high precision and stability, and avoid the human errors. The hardness tester with complete functions reaches the advanced level.

◆ It adopts the integrated design of hardness tester and panel computer, with Win7 operating system, it has all functions of computer and can be connected to the output devices such as external screen and printer;

◆ With three objectives automatic shifting between objective and indenter;

◆ With CCD image acquisition system, it shows the image clearly and gets the hardness value automatically;

◆ With the function of hardness scale conversion;

◆ It can automatically save the measuring data, generate the hardness-depth curve and save as WORD or EXCEL document;



Standard: ISO 6507，ASTM E384，JIS Z2244，GB/T 4340.2

Kategorie: , Tagi: , ,

Opis

Dane techniczne:

Model SHVT-500Z SHVT-1000Z SHVT-3000Z SHVT-5000Z
Siła pomiarowa 1.961N (0.2kg)

2.942N (0.3kg)

4.903N (0.5kg)

9.807N (1kg)

19.61N (2kg)

24.52N (2.5kg)

29.42N (3kg)

49.03N (5kg)

 1.961N (0.2kg)

2.942N (0.3kg)

4.903N (0.5kg)

9.807N (1kg)

19.61N (2kg)

24.52N (2.5kg)

29.42N (3kg)

49.03N (5kg)

98.07N (10kg)

 2.942N (0.3kg)

4.903N (0.5kg)

9.807N (1kg)

19.61N (2kg)

24.52N (2.5kg)

29.42N (3kg)

49.03N (5kg)

98.07N (10kg)

196.1N (20kg)

294.2N (30kg)

 4.903N (0.5kg)

9.807N (1kg)

19.61N (2kg)

24.52N (2.5kg)

29.42N (3kg)

49.03N (5kg)

98.07N (10kg)

196.1N (20kg)

294.2N (30kg)

490.3N (50kg)
Powiększenie mikroskopu Obiektywy10x 20x, 40x; wbudowana kamera 1.30 M.pixel CCD ;Całkowite powiększenie 100×/200×/400x;
Rozdzielczość pomiaru 0.125 μm, 0.0625μm 0.25μm , 0.0625μm 0.25μm , 0.125 μm 0.25μm , 0.125 μm
Stolik 100×100 Stolik krzyżowy: Zakres pomiaru 25×25/0.01mm lub 0,001mm
Skale twardości HV, HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N,

HR45N, HR15T, HR30T, HR45T, HS, HBW
Maksymalna wysokość próbki 170mm
Maksymalna głębokość próbki 130mm
Zakres pomiarowy HV 1hv-2967HV
Przełącznik Obiektyw/Wgłębnik Automatyczny obrót po między wgłębnikiem a obiektywami
Pliki wyjściowe Word or Excel Drukowanie raportów
Sterowanie obciążeniem Automatyczne (przyłożenie, zatrzymanie, odciążenie)
Czas obciążenia 5～60s
Zasilanie AC230V/50HZ; AC110V/60HZ
Wymiary przyrządu 600×335×675mm，Packing: 650×380×960mm
Waga przyrządu net weight: 48kg，gross weight: 62kg

Główne akcesoria

Nr Nazwa ilość Nr Nazwa ilość
1 Twardościomierz 1 13 Obiektywy 3
2 Wgłębnik Vickersa 1 14 stół testowy dla SHVT-500Z, SHVT-1000Z 1
3 CCD 1 15 Duży okrągły 1
4 lampa halogenowa 12V, 15~20W 1 16 Stół testowy w kształcie litery V 1
5 bezpiecznik 1A 2 17 SHVT-500Z Wzorzec twardości  700~800 HV1 1
6 wewnętrzny klucz sześciokątny 2.5mm 1 18 Wzorzec twardości   400~500 HV5 1
7 pozioma śruba regulacyjna 4 19 SHVT-1000Z Wzorzec twardości  700~800 HV1 1
8 śrubokręt 1 20 Wzorzec twardości  700~800 HV10 1
9 pokrowiec 1 21 SHVT-3000Z Wzorzec twardości  700~800 HV30 1
10 kabel zasilający 1 22 Wzorzec twardości  400~500 HV5 1
11 poziomica 1 23 SHVT-5000Z Wzorzec twardości  700~800 HV30 1
12 instrukcja 1 24 Wzorzec  twardości  400~500 HV5 1

Dodatkowe informacje

ID

SHVT-500Z
