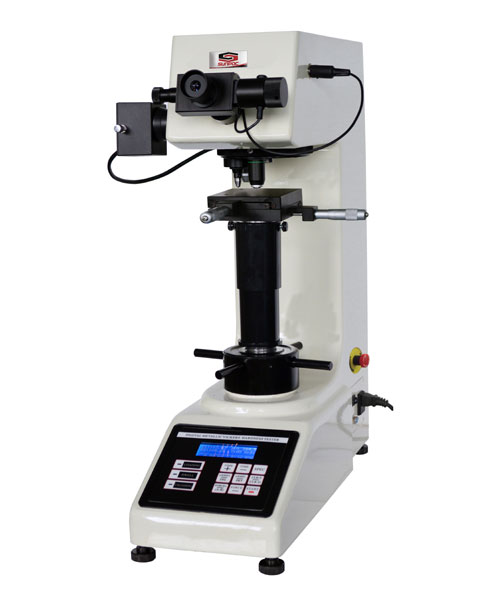

Opis
Obsługiwane skale twardości Vickers: HV0,2/HV0,3/ HV0,5 HV1, HV2, HV2,5, HV3, HV5, HV10, HV20, HV30, HV50

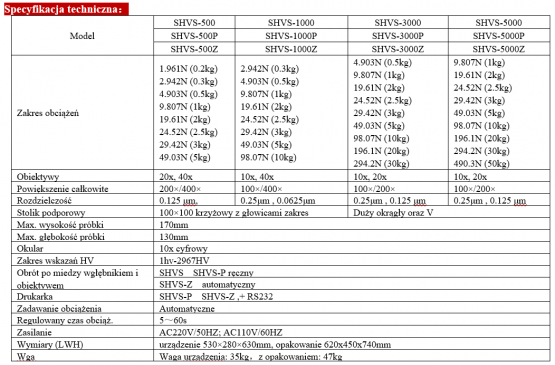

Dane techniczne:
|
Model |
SHVS-500 |
SHVS-1000 |
SHVS-3000 |
SHVS-5000 |
|
SHVS-500P |
SHVS-1000P |
SHVS-3000P |
SHVS-5000P |
|
|
SHVS-500Z |
SHVS-1000Z |
SHVS-3000Z |
SHVS-5000Z |
|
|
Zakres nacisku pomiarowego |
1.961N (0.2kg) 2.942N (0.3kg) 4.903N (0.5kg) 9.807N (1kg) 19.61N (2kg) 24.52N (2.5kg) 29.42N (3kg) 49.03N (5kg) |
2.942N (0.3kg) 4.903N (0.5kg) 9.807N (1kg) 19.61N (2kg) 24.52N (2.5kg) 29.42N (3kg) 49.03N (5kg) 98.07N (10kg) |
4.903N (0.5kg) 9.807N (1kg) 19.61N (2kg) 24.52N (2.5kg) 29.42N (3kg) 49.03N (5kg) 98.07N (10kg) 196.1N (20kg) 294.2N (30kg) |
9.807N (1kg) 19.61N (2kg) 24.52N (2.5kg) 29.42N (3kg) 49.03N (5kg) 98.07N (10kg) 196.1N (20kg) 294.2N (30kg) 490.3N (50kg) |
|
Powiększenie całkowite |
200×/400× |
100×/400× |
100×/200× |
100×/200× |
|
Rozdzielczość |
0.0625μm |
0.125 μm |
||
|
Zakres pomiarowy |
1HV-2967HV |
|||
|
Przełącznik Obiektyw/Wgłębnik |
SHVS SHVS-P przełącznik ręczny obiektywu 10x, 20x i wgłębnika |
|||
|
SHVS-Z automatyczny (Automatyczna głowica rewolwerowa) |
||||
|
Drukarka |
SHVS-P SHVS-Z z drukarką |
|||
|
Sterowanie obciążeniem |
Automatyczne (wstępne / zasadnicze / odciążenie) |
|||
|
Powiększenie obiektywu |
10X , 20x, 40x (dla obserwacji i pomiaru) ） |
|||
|
Powiększenie Okularu |
10X |
|||
|
Czas obciążenia |
5～60s |
|||
|
Maksymalna wysokość próbki |
170mm |
|||
|
Przewężenie przyrządu 95mm |
130mm |
|||
|
Zasilanie |
AC220V/50Hz; AC110V/60Hz |
|||
|
Wymiary / Waga brutto/netto |
620X450X740mm 65/55Kg |
|||
|
Główne akcesoria |
Wgłębnik Vickersa; Wzorzec twardości Vickersa; Obiektyw; Cyfrowa soczewka okularu 10X; Stolik testowy X-Y; Kowadło V-kształtne; Duży stolik, śruba regulacyjna; Poziomica; Kabel RS232. |
|||
|
Akcesoria opcjonalne: |

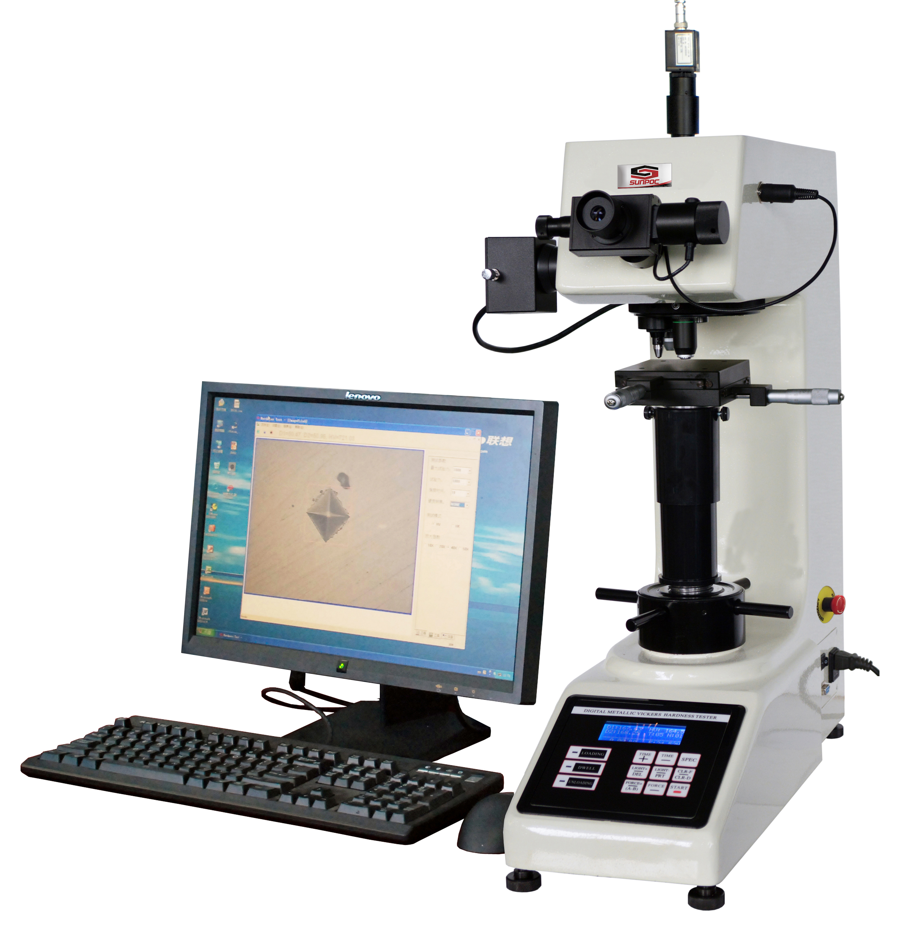

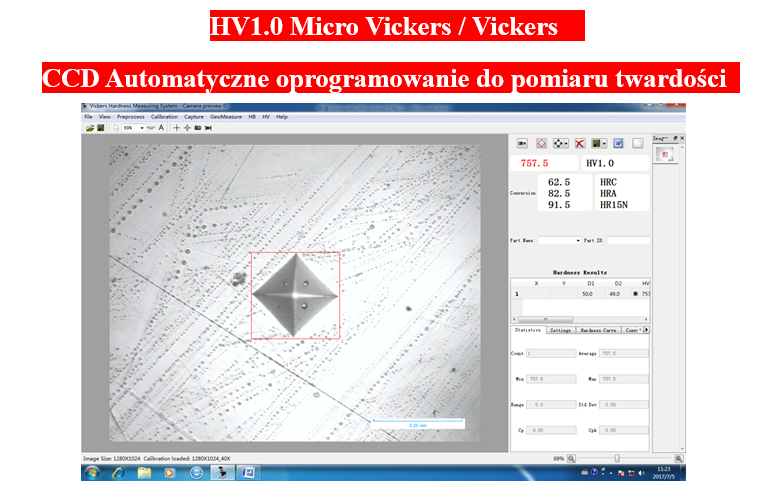

adapter CCD, CCD, PC, oprogramowanie twardościomierza ekran LCD 8″ |
|||
Zakres dostawy:
| No. | Nazwa | Qty | No. | Nazwa | Qty | |
| 1 | Twardościomierz | 1 | 13 | Obiektywy | 2 | |
| 2 | Diamentowy wgłębnik Vickers | 1 | 14 | Stolik krzyżowy dla SHVS-500, SHVS-1000 | 1 | |
| 3 | 10× Okular cyfrowy | 1 | 15 | Duży stolik podporowy | 1 | |
| 4 | Oświetlenie 12V, 15~20W | 1 | 16 | Stolik podporowy V | 1 | |
| 5 | Bezpiecznik 1A | 2 | 17 | SHVS-500 | Wzorzec 700~800 HV1 | 1 |
| 6 | Klucz 2.5mm | 1 | 18 | Wzorzec400~500 HV5 | 1 | |
| 7 | Nóżki poziomujące | 4 | 19 | SHVS-1000 | Wzorzec 700~800 HV1 | 1 |
| 8 | Śrubokręt | 1 | 20 | Wzorzec 700~800 HV10 | 1 | |
| 9 | Pokrowiec | 1 | 21 | SHVS-3000 | Wzorzec 700~800 HV30 | 1 |
| 10 | Przewód zasilający | 1 | 22 | Wzorzec400~500 HV5 | 1 | |
| 11 | Poziomnica | 1 | 23 | SHVS-5000 | Wzorzec 700~800 HV30 | 1 |
| 12 | Instrukcja obsługi | 1 | 24 | Wzorzec 400~500 HV5 | 1 | |
