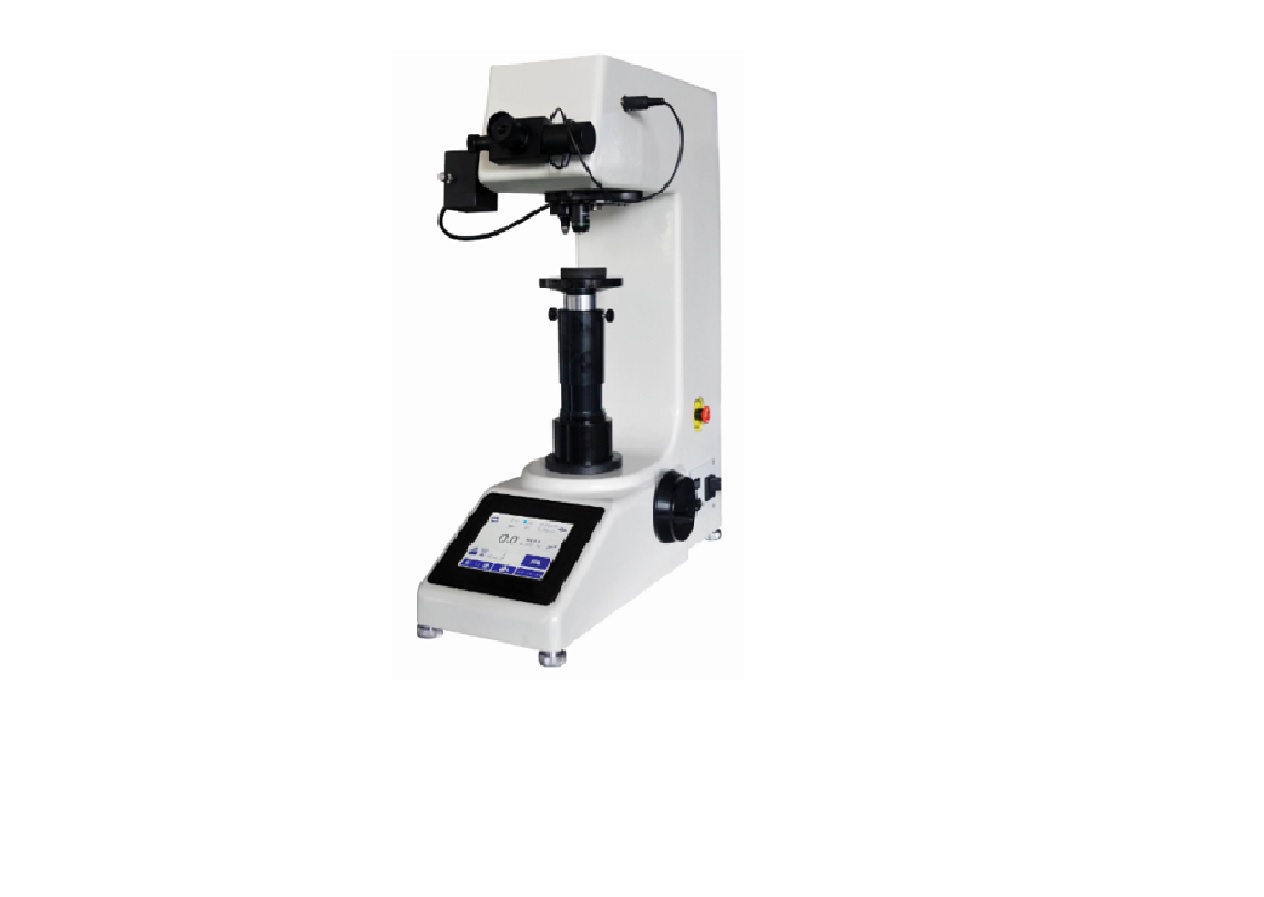

Twardościomierz Vickers SHV-500MZ
Twardościomierz Vickers SHV-500MZ z panelem dotykowym. Spełnia wymagania norm: SO 6507，ASTM E384，JIS Z2244，GB/T 4340.2 Twardościomierz cyfrowy Vickers SHV-500MZ to zaawansowany technologicznie produkt łączący funkcje optyki, mechaniki i elektryki. Przyjmuje system kontroli ogniw obciążnikowych, co znacznie poprawia precyzję siły testowej oraz powtarzalność i stabilność pomiarową. Dzięki cyfrowemu okularowi pomiarowe...
Dane techniczne:
|
Model |
SHV-500MZ |
SHV-1000MZ |
SHV-3000MZ |
SHV-5000MZ |
|
Obciążenia: |
1.961N (0.2kg) 2.942N (0.3kg) 4.903N (0.5kg) 9.807N (1kg) 19.61N (2kg) 24.52N (2.5kg) 29.42N (3kg) 49.03N (5kg) |
2.942N (0.3kg) 4.903N (0.5kg) 9.807N (1kg) 19.61N (2kg) 24.52N (2.5kg) 29.42N (3kg) 49.03N (5kg) 98.07N (10kg) |
4.903N (0.5kg) 9.807N (1kg) 19.61N (2kg) 24.52N (2.5kg) 29.42N (3kg) 49.03N (5kg) 98.07N (10kg) 196.1N (20kg) 294.2N (30kg) |
9.807N (1kg) 19.61N (2kg) 24.52N (2.5kg) 29.42N (3kg) 49.03N (5kg) 98.07N (10kg) 196.1N (20kg) 294.2N (30kg) 490.3N (50kg) |
|
Powiększenie całkowite |
2000×/400× |
100×/400× |
100×/200× |
100×/200× |
|
Rozdzielczość |
0.125μm,0.0625μm /0.25μm, 0.0625μm |
0.25 μm, 0.125μm 0.25 μm, 0.125μm |
||
|
Zakres pomiarowy |
1HV-2967HV |
|||
|
Metoda pomiaru w skali |
HV |
|||
|
Skale twardości konwertowane: |
HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HB |
|||
|
Przełącznik Obiektyw/Wgłębnik |
Automatyczny obrót po między wgłębnikiem i obiektywem |
|||
|
Drukarka |
Wbudowana mini-drukarka + RS 232 |
|||
|
Sterowanie obciążeniem |
Automatyczne |
|||
|
Powiększenie Okularu |
10x |
|||
|
Czas obciążenia zasadniczego |
5～60s |
|||
|
Maksymalna wysokość próbki |
170mm |
|||
|
Odległość osi wgłębnika od korpusu |
130mm |
|||
|
Zasilanie |
AC230V/50Hz; AC110V/60Hz |
|||
|
Wymiary / Waga brutto/netto |
530×225×630mm 35/47 Kg |
|||
|
Główne akcesoria |
Wgłębnik diamentowy Vickers; Wzorzec twardości Vickers ; Obiektywy; Okular 10x; Stolik krzyżowy z głowicami mikrometrycznymi X-Y; Kowadło V-kształtne; Duży stolik, śruba regulacyjna; Poziomica; Kabel RS232. |
|||
|
Akcesoria opcjonalne: |
Adapter CCD, Kamera CCD, PC, oprogramowanie pomiarowe, ekran LCD 8″ |
|||
Zakres dostawy:
| No. | Nazwa | Ilość | No. | Nazwa | Qty | |
| 1 | Urządzenie główne | 1 | 13 | Obiektywy | 2 | |
| 2 | Diamentowy wgłębnik | 1 | 14 | Stolik krzyżowy dla modeli SHV-500MZ, SHV-1000MZ | 1 | |
| 3 | Okular 10× | 1 | 15 | Duży stolik podporowy dla modeli SHV-3000MZ, SHV-5000MZ | 1 | |
| 4 | Żarówka 12V, 15~20W | 1 | 16 | Stolik podporowy V dla modeli SHV-3000MZ, SHV-5000MZ | 1 | |
| 5 | Bezpiecznik 1A | 2 | 17 | SHV-500M/MZ | Wzorzec 700~800 HV1 | 1 |
| 6 | Klucz 2.5mm | 1 | 18 | Wzorzec 400~500 HV5 | 1 | |
| 7 | Nóżki poziomujące | 4 | 19 | SHV-1000MZ | Wzorzec 700~800 HV1 | 1 |
| 8 | Śrubokręt | 1 | 20 | Wzorzec 700~800 HV10 | 1 | |
| 9 | Pokrowiec | 1 | 21 | SHV-3000MZ | Wzorzec 700~800 HV30 | 1 |
| 10 | Przewód zasilania | 1 | 22 | Wzorzec 400~500 HV5 | 1 | |
| 11 | Poziomnica | 1 | 23 | SHV-5000MZ | Wzorzec 700~800 HV30 | 1 |
| 12 | Instrukcja obsługi | 1 | 24 | Wzorzec 400~500 HV5 | 1 | |
