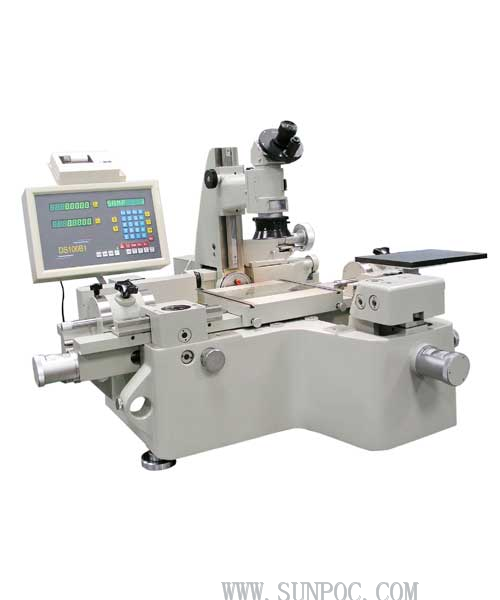

SPTM-11B Cyfrowy uniwersalny mikroskop narzędziowy
Features: Universal Toolmaker’s Microscope can measure: -Measuring the intermediate, coarse and minor-diameter, pitch, tooth-form semi-angle of the external screw-thread for screw-threads, leading screws, worms, etc.; -Measuring the lead, saw-shaped angle and tooth profile angle of the gear hobber; -Measuring the figure and location errors of the position degree on the circuit board, on drill jig, or on aperture pla...
Pobierz dokument produktu
Karta katalogowa PDF dla tego produktu zostanie dodana wkrótce. W międzyczasie możesz wysłać zapytanie, a przygotujemy komplet materiałów informacyjnych.
Technical parameters:
| Model | SPTM-11B |
| Range of X-coordinate (mm) | 200mm |
| Range of Y-coordinate (mm) | 100mm |
| Resolution: | 0.0002 (mm) |
| Worktable area (mm) | 260x270mm |
| Accuracy of the instrument: | (1+L/100)μm, |
| Angle tilting range: | ±12° |
| Maximum diameter gripped by the tailstock: | φ100 mm |
| Maximum length gripped by the tailstock: | 700 mm |
| Transmission lighting: | 24V 150W Halogen tungsten lamp |
| Reflecting lighting: | 24V 150W Halogen tungsten lamp |
| Overall sizes of the instrument (mm): | 1300×1250×800 |
| Mainframe weight: | 450 kg |
Objective:
| Objective magnification | Total magnification | working distance (mm) | Object field (mm) |
| 1X | 10X | 79 | 20 |
| 3X | 30X | 69 | 6.7 |
| 5X | 50X | 49 | 4 |
