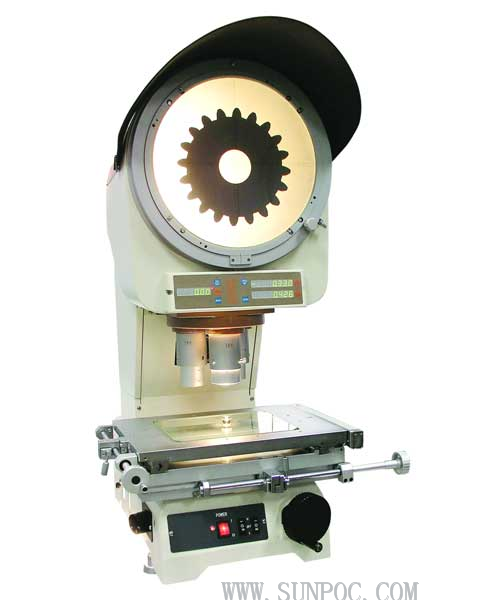

SP-14 Projektor pomiarowy z głowicą rewolwerową obiektywów

Projektor pomiarowy z rewolwerowym systemem zmiany powiększeń.

Jest precyzyjnym urządzeniem pomiarowym  które dzięki połączeniu wysokiej jakości oświetlenia z  doskonałą mechaniką i elektronice zapewnia szybkie oraz dokładne wyniki pomiarowe. Jest on szeroko stosowany w pracowniach pomiarowych i warsztatach powiązanych z fabrykami i zakładami w sektorach produkcji maszyn, oprzyrządowania  oraz w przemyśle elektronicznym, chemicznym czy metalowym. Przyrządem tym można łatwo i szybko sprawdzić profile i powierzchnię kształtów różnych mierzonych części; np.  elementów , narzędzi skrawających i narzędzi do pobierania próbek, elementów wykrojników, krzywek, kół zębatych, frezów formierskich, gwintów , karbów i wrębów, itp.

Zmiana powiększeń nie wymaga wykręcania obiektywów. Duży zakres ostrości w osi Z.

Kategorie: ,

Opis

Parametry techniczne:

Model SP-14
Średnica efektywna ekranu (mm): Φ300 mm
Obrót kątowy ekranu: 360°
Obiektywy: 10X  standard   20X opcja    50X  opcja   100X opcja
Pole widzenia (mm): φ30mm   φ15mm   φ6mm    φ3mm
Dystans roboczy (mm): 74 mm    69 mm    63 mm   63 mm
Rozdzielczość wskazań X Y: 0.001 (mm)
Zakres ostrości w osi Z: 0~100 (mm)
Dokładność pomiaru: (3+L/75)μm,
Oświetlenie przechodzące 24V  150W lampa halogenowa
Oświetlenie powierzchni 24V  150W lampa halogenowa
Wymiary urządzenia: (mm): 410×650×1100
Waga urządzenia: 90 kg

Worktable(Three Optional)

Type Mały Średni Duży
Zakres pomiarowy w osi X- (mm) 0~150 0~200 0~250
Zakres pomiarowy w osiY- (mm) 0~100 0~150 0~150
Dopuszczalna waga detalu (kg) 10 15 20
Powierzchnia stolika(mm) 350×240 400×280 450×286

Dodatkowe informacje

ID

SP-14
