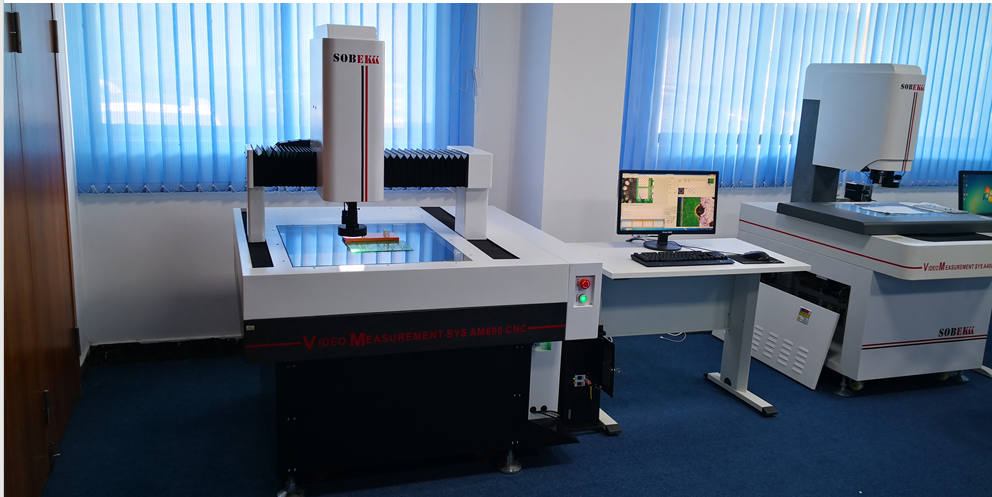

Wideo mikroskop pomiarowy 800X600MM AM800CNC
Opis: Wideo mikroskop pomiarowy o zakresie pomiaru aż do 1000mm. Wszystkie osie sterowane z programowalną prędkością. Obsługa oprogramowania jest bardzo intuicyjna. Opcjonalny zmotoryzowany Zoom oraz sonda stykowa Renishaw znacznie zwiększają możliwości pomiarowe tego modelu. Importowane komponenty uznanych światowych producentów zainstalowane w tym modelu sprawiają iż powtarzalność pomiarowa oraz dokładność pomiaru...
| Model | AM500 | AM600 | AM800 | AM1000 | |
| Zakres pomiarowy w (mm) | X-Y-Z 500*400*200 | X-Y-Z 600*500*200 | X-Y-Z 800*600*200 | X-Y-Z 1000*800*200 | |
| Waga urządzenia w (kg) | 1100 | 1450 | 1800 | 3300 | |
| Obciążenie maksymalne stołu (kg) | 30 | 30 | 30 | 30 | |
| Dokładność pomiaru w osi X, Y w (μm) | 3.0+L/200 | ||||
| Dokładność pomiaru w osi Z w (μm) | 5.0+L/200 | ||||
| Powtarzalność w (μm） | 0.003 | ||||
| Prędkość przejazdu w osi X, Y | 0-600mm/S | ||||
| Prędkość przejazdu w osi Z | 0-100mm/S | ||||
| Sterowanie | Joystick + oprogramowanie | ||||
| Liniały | “RENISHAW” o rozdzielczości 0.001mm | ||||
| Prowadnice | Taiwan „silver” SP (stopień dokładności równoległej 0,003) mm lub mniej | ||||
| Śruby | Taiwan TBI” | ||||
| Łożyska | Japan’s original „NSK” podwójne | ||||
| Napędy | Synchroniczny silnik serwo „Panasonic” o dokładności pozycjonowania 0,002 mm lub mniej | ||||
| Kontroler ruchu | SBK4000 (kontroler w pełnej pętli zamkniętej) | ||||
| Fotoelektryczny wyłącznik krańcowy | Japan’s „Omron” | ||||
| Joystick | Trójosiowy joystick typu „MEGATRON” Germany | ||||
| Kamera | SBK – HC600 1/2 cala 700-liniowa kolorowa kamera o wysokiej rozdzielczości (z funkcją balansu bieli) | ||||
| Karta graficzna | Beijing o wysokiej rozdzielczości | ||||
| Oświetlenie | Oświetlenie profilu | Źródło zimnego światła LED, światło przechodzące przez soczewkę skupiającą, aby uzyskać równoległą ekspozycję światła | |||
| Oświetlenie profilowe | Źródło zimnego światła LED z 4 pierścieniami i 8 partycjami, sterowanie oprogramowaniem | ||||
| Soczewka optyczna | Obiektyw z płynnym zoomem 1:6,5 | ||||
| Powiększenia | Powiększenie optyki: 0,7 ~ 4,5 x; Powiększenie obrazu: 24 ~ 158 x | ||||
| Oprogramowanie | SBK – specjalne oprogramowanie do automatycznego pomiaru CNC | ||||
| Zasilanie | 230 V/ 50 Hz /3 A | ||||
| Warunki pracy | Temperatura: 20 ℃±2 ℃, zmiana temperatury <2 ℃/godz., Wilgotność: 30 ~ 80% | ||||
| Podstawa pod urządzenie | Wbudowany zasilacz impulsowy, sterownik, napęd silnikowy, wyłącznik sterujący zasilaniem, lampka kontrolna, wyłącznik nagłego zatrzymania, rolki do przejazdu urządzeniem. | ||||
| Gwarancja | 12 miesięcy z możliwością przedłużenia. Serwis techniczny na terenie Polski. | ||||
