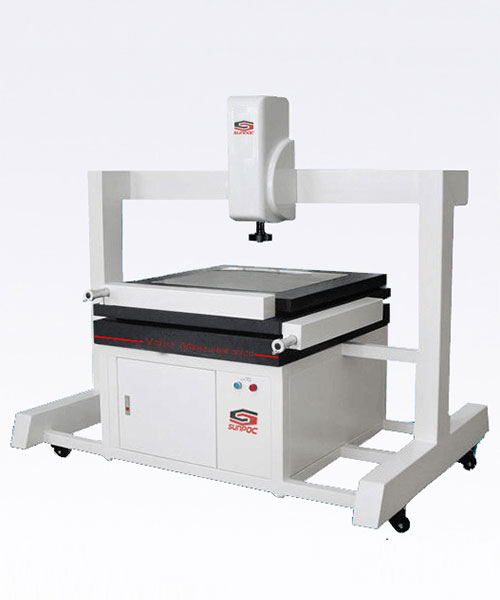

S500 Wideoprojektor pomiarowy CNC
Features: Z-axis adopts servo motor driving, to realize motorized autofocus & improve the manual operability of machine. Granite base with sturdy frame construction Bridge type construction for large work-piece that requires small measuring range Autofocus & semi-automatic measurement solve the problems of geometrical measurement “HIWIN” P level linear guideway and precision cross roller guideway for increased accur...
Pobierz dokument produktu
Karta katalogowa PDF dla tego produktu zostanie dodana wkrótce. W międzyczasie możesz wysłać zapytanie, a przygotujemy komplet materiałów informacyjnych.
Specifications:
| Model | S500 | S600 | S800 |
| Zakres pomiarowy（mm） | 500x400x200 | 600x500x200 | 800x600x200 |
| Wymiary (mm) | 1200x900x1500 | 1400x1100x1500 | 1600x1400x1500 |
| Waga(kg) | 300 | 350 | 400 |
| Max. obciążenie(kg) | 20 | 25 | 25 |
Dokładność osi X, Y (μm): 3+L/150
Dokładność osi Z (μm):5+L/150
Prędkość przesuwu osi Z (mm/s): 0~100
Enkoder liniowy: enkoder liniowy z odsłoniętym szkłem o rozdzielczości 1,0 μm
Typ kamery: SBK-HC536 700 lines industrial color camera
Prowadnica : Z axis：“HIWIN” P level linear guideway
Oś X-Y：precision cross roller guideway
Śruba kulowa：Z axis：“TBI” ground ball screw X-Y axis: linear drive nut
Optyka: 6.5:1 continual zoom detent body tube
Powiększenie: optics zoom ratio: 0.7-4.5X; image zoom ratio: 24-158X
Oprogramowanie: SBK-S semi-automatic measuring software
Oświetlenie przechodzące: LED cold lighting with 256 level programmable brightness adjustment
Oświetlenie powierzchni: LED cold lighting with segmented independent control & 256 level programmable brightness adjustment
Silnik osi Z: “TIGER” synchronous AC servo motor
System sterowania: SBK-3000 data controller、USB interface、software controlled lighting
