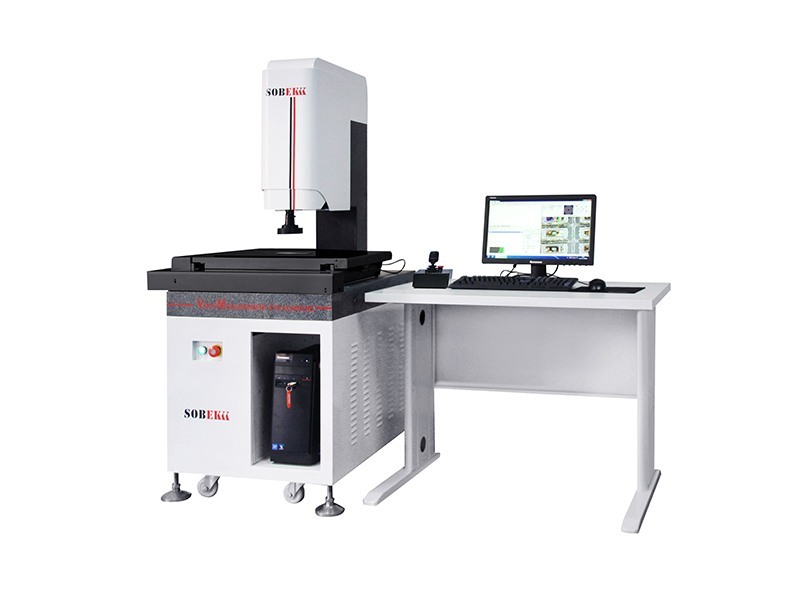

Mikroskopy pomiarowe z kamerą AC400CNC

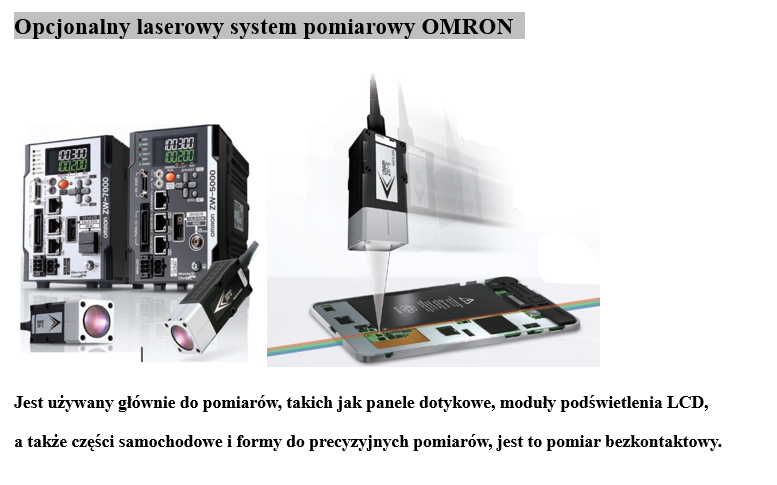

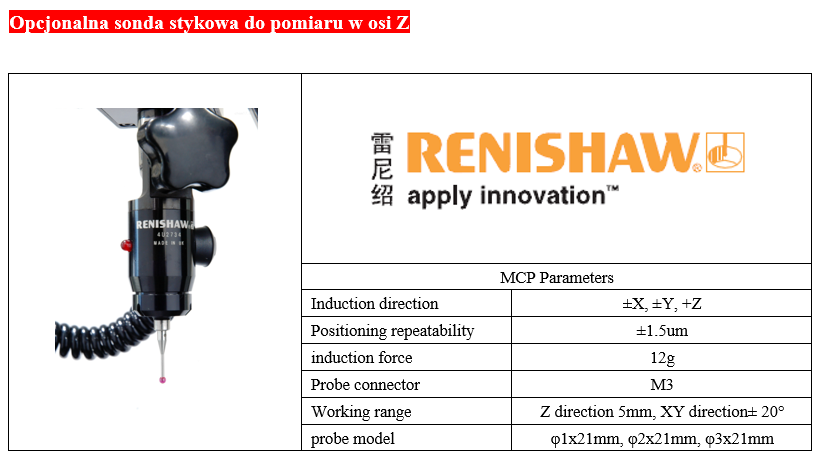

Opis funkcji modelu: Osie X-Y-Z z napędem CNC. Powiększenie regulowane ręcznie. Opcjonalnie możliwe zautomatyzowane. Opcjonalnie urządzenie może zostać wyposażone w sondę stykową RENISHAW lub laser OMRON. Oprogramowanie umożliwia pomiar 12 elementów takich jak:(punkt, linia, okrąg, łuk, elipsa, prostokąt, wycięcie, rowek, odległość, kąt, linia chmurka otwarta, linia chmurka zamknięta). Charakterystyka: *Różne metody...
| Model | AC300-CNC | AC400-CNC | AC500-CNC | |
| Zakres przemieszczenia osi YXZ (mm) | 300x200x180 | 400x300x180 | 500x400x180 | |
| Wymiary(mm) | 850x1300x1550 | 1000x1400x1550 | 1200x1500x1550 | |
| Rozmiar metalowego stolika（mm） | 460×360 | 460×360 | 660×560 | |
| Rozmiar szklanego stolika（mm） | 340×250 | 440×350 | 540×450 | |
| Waga (kg) | 250 | 350 | 450 | |
| Max obciążenie(kg) | 20 | 25 | 25 | |
| Dokładność osi X-Y(μm) | 3.0+L/150 | |||
| Dokładność osi Z (μm) | 5.0+L/100 | |||
| Prędkość przesuwu osi X, Y | 0-200mm/s | |||
| Prędkość przesuwu osi Z | 0-100m/s | |||
| Powtarzalność（mm） | 0.005 | |||
| Tryb sterowania | Software+Joystick | |||
| Liniał o rozdzielczości | 0.001mm | |||
| Prowadnica osi X, Y | HIWIN | |||
| Prowadnica osi Z | HIWIN | |||
| Śruba osi Z | Taiwan“TBI” | |||
| Łożysko | Japan “NSK” | |||
| Silnik | DC servo motor, dokładność pozycjonowania ≤0.003mm | |||
| Kamera | SBK-HC738 1/3 inch 600 Line color CCD | |||
| Karta Wideo | HD | |||
| Oświetlenie | Przechodzące | LED zimne，równoległe | ||
| Powierzchni | 4 pierścienie 8 segmentów LED zimne，segmentowe & 256 poziomów intensywności świecenia | |||
| Optyka | 1:6.5 ręczna zmiana + funkcja zoom | |||
| Powiększenie | Optyczne：0.7～4.5×；cyfrowe：24～158X | |||

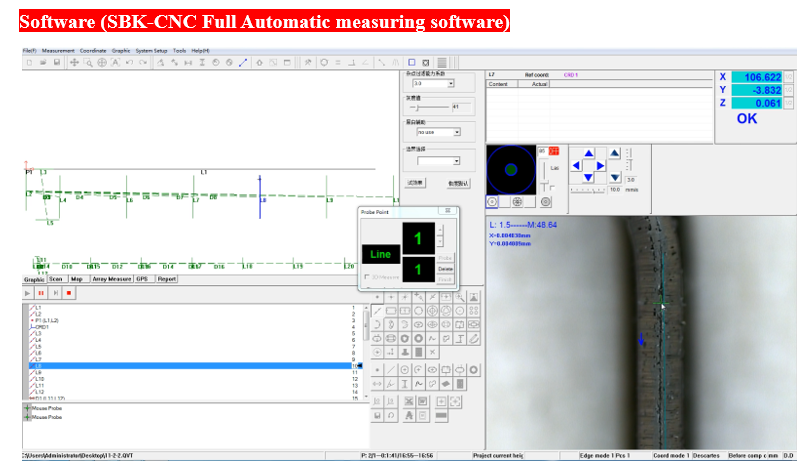

| Oprogramowanie | SBK-CNC-C automatyczne | |||

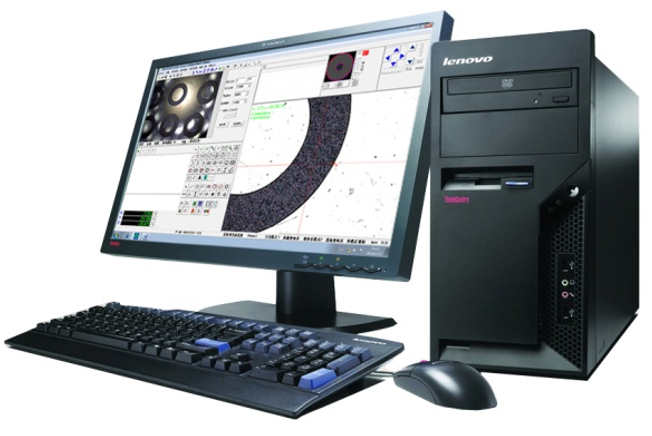

| Komputer | w zestawie z monitorem, klawiatura, myszką. Windows 10 | |||
| Zasilanie | 230V/50Hz/3A | |||
| Środowisko pracy | Temperatura 20℃±2℃，zmienność <2℃/hr，wilgotność
30～80% |
|||
| Biurko z podstawą pod urządzenie | Wbudowany przełącznik zasilania, kontroler, sterownik silnika, przełącznik sterowania zasilaniem, lampka kontrolna, wyłącznik awaryjny. | |||
| Gwarancja | 12 Miesięcy z możliwością przedłużenia. Autoryzowany serwis na terenie Polski. Możliwa dostawa ze świadectwem PCA -jako opcja. | |||
