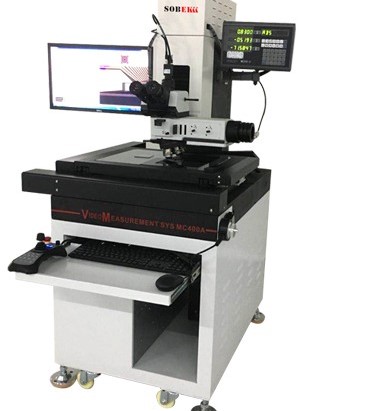

MA400-CNC Automatyczny metalograficzny mikroskop narzędziowy
A new type of digital measuring microscope. Mainly used for dimension inspection of product parts in production workshop and metering and testing room Applications: This instrument is suitable for metallographic observation and precise measurement industries such as LED, silicon wafer, precision parts, conductive particle color filter, mobile screen, FPD module semiconductor wafer, FPC-PCB, IC package CD, image sens...
Pobierz dokument produktu
Karta katalogowa PDF dla tego produktu zostanie dodana wkrótce. W międzyczasie możesz wysłać zapytanie, a przygotujemy komplet materiałów informacyjnych.
Technical parameters of metallographic microscope for MA-400CNC tools:
| Model | MA－400CNC | |
| Zakres przemieszczenia (mm) | 400×300×100 | |
| Wymiary (mm) | 1000×1300×1300 | |
| Rozmiar stołu metalowego（mm） | 560X460 | |
| Rozmiar stołu szklanego（mm） | 440X350 | |
| Waga(kg) | 350 | |
| Max obciążenie(kg) | 20 | |
| Dokładność pomiarowa osi X i Y(μm) | 1.5+L/250 | |
| Predkość osi XYZ | 0-100mm/S（Can Optional） | |
| Powtarzalność（mm） | 0.002 | |
| Tryb sterowania osi X i Y | Software+Joystick | |
| Tryb sterowania osi Z | Software+Joystick+Manual pulse handwheel（2UM） | |
| Liniał pomiarowy | 0.0001mm glasses scale | |
| Prowadnica osi X i Y | Accuracy guideway | |
| Prowadnica osi Z | Taiwan“Hiwin”H grade linear Guideway | |
| Śruba XYZ | Taiwan“TBI” ball screw | |
| Łożysko | Japan“NSK” Ball bearing | |
| Rodzaj napędu XYZ | Imported ac synchronous servo motor, positioning accuracy≤0.003mm | |
| Kontroler | ACT420（Full loop controller） | |
| Kamera | 1.3M digital color camera（white balance function） | |
| Oświetlenie | Przechodzące | LED transmitted lighting |
| Powierzchni | LED cold light | |
| Oprogramowanie | SBK-CNC standard full automatic | |
| Przetwarzanie danych | Procesor danych+Komputer przemysłowy(software） | |
| Zasilanie elektryczne | 230V/50Hz/3A | |
| Środowisko pracy | Temperature20℃±2℃，Temperature change<2℃/hr，Humidity30～80% | |
| Gwarancja | 12 months | |
