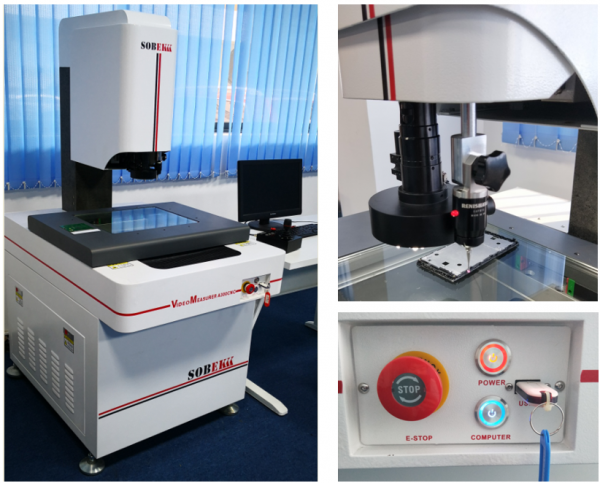

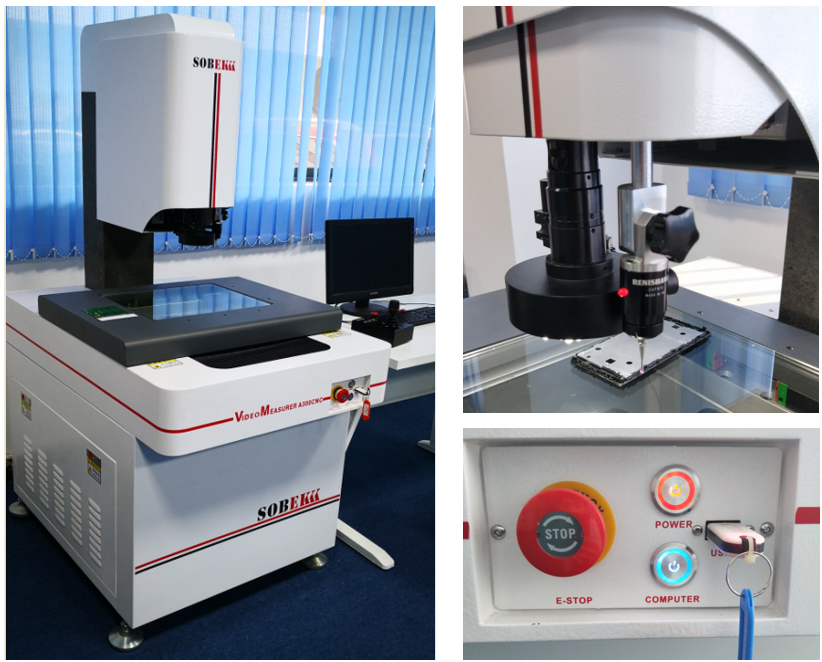

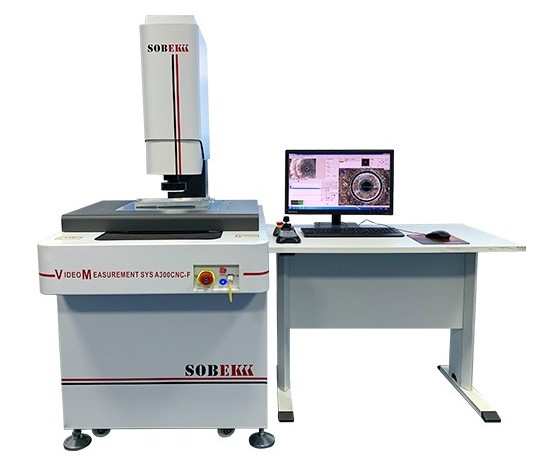

A500 Wideo-mikroskop pomiarowy 500x400mm CNC
A500 Wideo mikroskop pomiarowy CNC. Stół pomiarowy wykonany jest ze stopu aluminium lotniczego o wysokiej sztywności. Dzięki czemu możliwe jest wykonywanie szybkich ruchów podczas pomiarów. Dzięki niskiej masie posiada niską bezwładność, co z kolei zapewnia długoterminową eksploatację. Kluczowe komponenty urządzenia są importowane z Niemiec, Tajwanu oraz Japonii. Pomiar w pełni automatyczny w 3-osiach sterowanych z ...
| Wideo-mikroskop pomiarowy | A300-CNC | A400-CNC | A500-CNC | |
| Zakres pomiarowy w osi XYZ w (mm) | 300×200×180 | 400×300×180 | 500×400×180 | |
| Wymiary urządzenia w (mm) | 1450X1050X 1700 | 1600X1200X 1700 | 1800X1400X1700 | |
| Wymiary stołu（mm） | 550X425 | 650X530 | 750X625 | |
| Wymiar szyby（mm） | 425X320 | 525X420 | 625X520 | |
| Waga urządzenia (kg) | 600 | 700 | 900 | |
| Max obciążenie stolika (kg) | 25 | 25 | 25 | |
| Dokładność pomiaru w osi X ,Y w (μm) | 3.0+L/200 | |||
| Dokładność pomiaru w osi Z w (μm) | 5.0+L/100 | |||
| Prędkość przesuwu X、Y | 0-400mm/S | |||
| Prędkość przesuwu Z | 0-100m/S | |||
| Sterowanie | Joystick+Oprogramowanie | |||
| Liniały pomiarowe | Rozdzielczość 0.0005mm | |||
| Prowadnice liniowe | Tajwańska prowadnica liniowa „Hiwin” klasy P (dokładność ruchu równoległego ≤ 0,001 mm) | |||
| Śruby | Tajwańska śruba kulowa „TBI | |||
| Łożyska | Oryginalne japońskie podwójne łożyska kulkowe dośrodkowe „NSK” | |||
| Silnik | Japoński serwomotor synchroniczny „Nitko”， Dokładność pozycjonowania≤0,001 mm | |||
| Krańcówki | Japan“Omron” | |||
| Joystick | Germany“MEGATRON”z blokowaniem osi | |||
| Kamera | 1.3M wysokiej rozdzielczości | |||
| Karta graficzna | Dwukanałowa kolorowa karta graficzna o wysokiej rozdzielczości | |||
| Oświetlenie | Profilowe | Zimne światło LED, światło równoległe | ||
| Powierzchni | 4-pierścieniowe 8-segmentowe zimne światło LED z segmentowym niezależnym sterowaniem i 256-stopniową programowalną regulacją jasności | |||
| Optyka | Obiektyw z automatycznym GPS，1:6.5 zoom ciągły | |||
| Powiększenia | Optyczne：0.7～4.5×；cyfrowe：24～158X | |||
| Oprogramowanie | SBK-CNC automatyczne | |||
| Zasilanie | 230V/50Hz/3A | |||
| Warunki pracy | Temperatura 20℃±2℃，Zmiana temperatury<2℃/godzinę，Wilgotność30～80% | |||
| Podstawa pod urządzenie na kółkach | Wbudowany przełącznik zasilania, kontroler, sterownik silnika, przełącznik sterowania zasilaniem, lampka kontrolna, wyłącznik awaryjny, | |||
