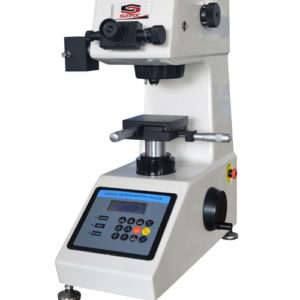

SMV-100 Mikrotwardoścomierz Vickers

Twardościomierz Micro-Vickers  SMV zapewnia wykonywanie pomiarów twardości w zakresie  1HV~2967HV. Obsługiwane skale: HV 0,1/HV 0,2/ HV0,5/ HV1,0/ HV2,0/HV3,0/ HV5,0/HV10. Dzięki ręcznemu okularowi pomiarowemu, nie ma potrzeby sprawdzania wyników w tabeli lub wprowadzania wartości długości odcisku. W zależności od modelu obrót po między wgłębnikiem a obiektywem odbywa się automatycznie lub ręcznie. Na ekranie urządzenia prezentowane są tryb testu, siła , długość przekątnej , czas zadawania obciążenia, numery pomiaru. Twardościomierz Micro-Vickers SMV SUNPOC zapewnia także konwersję wyników twardości do innych skali takich jak: HK, HRA, HRB, HRC, HRD, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HBW.   Po naciśnięciu przycisku okularu po zmierzeniu długości przekątnej, urządzenie może automatycznie uzyskać wartość twardości i wyświetlić ją na ekranie. Możliwe jest także zastosowanie  opcjonalnego wgłębnika Knoopa do pomiaru twardości Knoopa. Opcjonalne wyposażenie modelu SMV stanowią urządzenie do pomiaru wideo LCD i automatyczny system pomiaru obrazu CCD z kamerą i oprogramowaniem.

Standard: ISO 6507，ASTM E384，JIS Z2244，GB/T 4340.2

Aplikacje:

Nadaje się do pomiarów metali żelaznych, metali nieżelaznych, cienkich przekrojów IC, powłok, warstw metali; szkła, ceramiki, agatu, kamieni szlachetnych, cienkich przekrojów z tworzyw sztucznych a także  badania twardości warstw karbonizowanych i hartowanych warstw.

Kategorie: ,

Opis

Model SMV-100 SMV-100Z
Obciążenie gf 10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf
N 0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N
Zakres pomiarowy 1HV~2967HV
Zautomatyzowany proces zadawania obciążenia oraz rozładowania obciążenia
Obrót po między wgłębnikiem i obiektywem Ręczny Automatyczny
Konwersja do skali HK, HRA, HRB, HRC, HRD, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HBW
Obiektywy 2: 10× (obserwacyjny)， 40× (pomiarowy)
Okular o powiększeniu 10 X
Powiększenie całkowite 100×  ， 400×
Rozdzielczość pomiarowa 0.0625μm
Czas zadawania obciążenia regulowany 0~60s
System oświetlenia halogen lamp
Stolik pomiarowy z głowicami mikrometrycznymi analogowymi Wymiar stolika: 100×100mm; zakres pomiaru: 25×25mm; rozdzielczość głowic mikrometrycznych: 0.01mm opcjonalnie cyfrowy 0,001mm
Wysokość maksymalna próbki 100mm
Głębokość maksymalna próbki 98mm
Zasilanie AC230V，50Hz
Wymiary urządzenia (L,W,H) w mm  480×325×545mm
Waga urządzenia  31kg



Zakres dostawy:

No. Nazwa No. Nazwa
1 Twardościomierz Micro Vickers SMV 1 11 Okular 10× 1
2 Wgłębnikdiamentowy 1 12 Obiektywy 10× i 40× 2
3 Obciążenia 6 13 Głowice mikrometryczne 2
4 Stolik krzyżowy 1 14 Imadełko 1
5 Uchwyt cienkich elementów 1 15 Mocowanie filamentowe 1
6 Nóżki regulacyjne 4 16 Poziomica 1
7 Bezpieczniki 1A 2 17 Oświetlenie 12V、15~20W 1
8 Przewód zasilający 1 18 Klucze 2
9 Wzorzec twardości  400~500 HV0.2 1 19 Wzorzec twardości 700~800 HV1 1
10 Pokrowiec 1 20 Instrukcja obsługi 1
